LPV-35-12 - одноканальный герметичный импульсный AC/DC источник питания постоянного напряжения 12 В для промышленной и светотехнической аппаратуры.
Общее описание
LPV-35-12 — источник питания серии LPV-35 производства MEAN WELL, выполненный по схеме импульсного преобразователя с универсальным входом переменного тока и стабилизированным выходом постоянного напряжения 12 В. Устройство предназначено для питания оборудования, требующего фиксированного выходного напряжения, и рассчитано на номинальную выходную мощность 36 Вт.

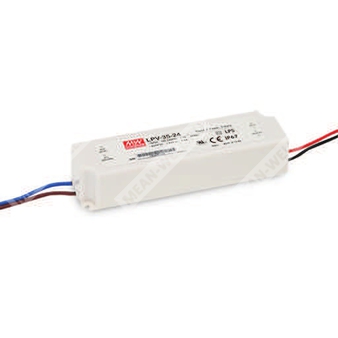

Источник питания выполнен в полностью изолированном пластиковом корпусе, залитом компаундом, с уровнем защиты IP67. Конструкция ориентирована на работу в условиях естественной конвекции без принудительного охлаждения. Модель относится к Class II, не требует подключения защитного заземления и соответствует требованиям LPS и Class 2.
Расшифровка партномера
| Элемент партномера | Значение |
| LPV | Серия герметичных источников питания постоянного напряжения |
| 35 | Серия по классу мощности 35 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Конструкция с постоянным выходным напряжением.
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Устойчивость к импульсному входному перенапряжению 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без подключения FG.
- Источник питания класса 2.
- Соответствие требованиям LPS.
- Пригодность для оборудования, связанного со светодиодными нагрузками, например декоративных и рекламных устройств.
- Испытание при 100% нагрузке.
- Исполнение с низкой стоимостью и высокой надежностью.
Выходные параметры
| Параметр | Значение для LPV-35-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления и нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение для LPV-35-12 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовой | 84% |
| Потребляемый ток, типовой | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовой | Холодный старт 55 А, длительность 510 мкс, измерение на уровне 50% от пикового тока, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Максимальное число блоков питания на автоматический выключатель 16 А | 4 шт. для автомата типа B; 7 шт. для автомата типа C при 230 В AC |
Защиты
| Параметр | Значение для LPV-35-12 |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение для LPV-35-12 |
| Рабочая температура | -30 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +80 °C |
| Влажность при хранении | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рекомендуемый монтаж | Горизонтальное расположение |
| Максимальная температура корпуса | Контрольная точка T case указана на чертеже |
Безопасность и ЭМС
| Параметр | Значение для LPV-35-12 |
| Стандарты безопасности | UL1310 Class 2, CAN/CSA No. 223-M91, BIS IS15885, IEC62368-1, EAC TP TC 004, IP67, BS EN/EN62368-1 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм, 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и ресурс
| Параметр | Значение для LPV-35-12 |
| MTBF | 5170,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 743,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Конструктивное исполнение и подключение
| Параметр | Значение для LPV-35-12 |
| Габаритные размеры | 148 × 40 × 30 мм |
| Масса | 0,31 кг |
| Упаковка | 40 шт.; 13,5 кг; 0,73 куб. фута |
| Длина входных проводов | 600 ± 30 мм |
| Длина выходных проводов | 600 ± 30 мм |
| Входные проводники | AC/N синий, AC/L коричневый, UL1015 18AWG |
| Выходные проводники | +V красный, -V черный, UL1007 16AWG |
| Частота преобразования | 65 кГц |
| Конструктивное исполнение корпуса | Case No. 975A |
| Допуск на размеры | ±1 мм |
Дерайтинг
При эксплуатации необходимо учитывать снижение допустимой нагрузки в зависимости от температуры окружающей среды и входного напряжения.
- Для моделей с выходом 5 ~ 15 В, включая LPV-35-12, допустима работа при 100% нагрузке до примерно 50 °C, далее нагрузка должна снижаться, а предельная рабочая температура составляет 65 °C.
- При пониженном входном напряжении вблизи 90 В AC требуется дерайтинг; полная нагрузка достигается примерно от 100 В AC и выше.
- Для высоты эксплуатации более 2000 м необходимо снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей без вентилятора.
Применение
Источник питания предназначен для конечного оборудования, требующего стабилизированного напряжения 12 В DC, в том числе для светодиодных устройств и смежной аппаратуры, например декоративных и рекламных систем. Допускается применение внутри помещений, а также вне помещений при отсутствии прямого воздействия солнечного света.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать статические характеристики.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всего изделия.
- Время установления измеряется при первом холодном пуске. Повторные включения и выключения могут приводить к увеличению времени установления.
- Примечание 7 относится только к модели LPV-35-5 и к LPV-35-12 не применяется.
- Изделие пригодно для эксплуатации внутри помещений или вне помещений без прямого солнечного облучения. Не допускать погружения в воду более чем на 30 минут.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м, для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Изделия, поставляемые в регионы Америки, могут не иметь логотипов TUV, BIS, CCC.
- По вопросам применения и особенностям монтажа с учетом водозащищенного исполнения необходимо обращаться к руководству пользователя.
- Изделие не предназначено для применения в светодиодных светильниках на рынках ЕС и Китая; для этих регионов рекомендованы серии LPF, NPF, XLG, XLC, XLN.
- Изделия, поставляемые из китайских регионов, могут не иметь логотипа BIS.
