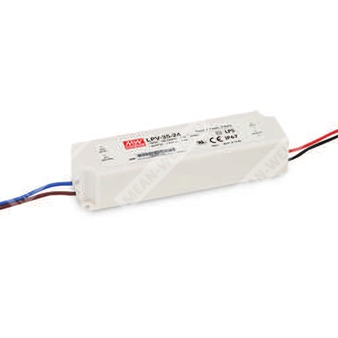

LPV-35-24 - герметизированный источник питания 24 В постоянного напряжения для светодиодных и прочих нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| LPV | Серия герметизированных источников питания Mean Well LPV |
| 35 | Номинальная мощность 35 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое назначение
Импульсный источник питания с постоянным выходным напряжением, универсальным сетевым входом, защитами от короткого замыкания, перегрузки и перенапряжения, с герметизацией уровня IP67.
Особенности
- Источник питания с постоянным выходным напряжением.
- Универсальный диапазон входного переменного напряжения.
- Допуск импульсного входного перенапряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без заземляющего контакта.
- Соответствие требованиям LPS.
- Предназначен для светодиодных светильников и аналогичного оборудования.
- Испытание на 100% полную нагрузку.
- Низкая стоимость, высокая надежность.
- Два года гарантии.
Номинальные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0 ~ 1,5 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±6,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Время установки, время нарастания | 500 мс, 20 мс / 230 В AC; 500 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 85% |
| Входной ток типовой | 1,1 А / 115 В AC; 0,7 А / 230 В AC |
| Пусковой ток типовой | 55 А, холодный старт, длительность импульса 510 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимум источников питания на автомате 16 А | 4 шт. при автомате типа B; 7 шт. при автомате типа C, при 230 В AC |
| Выдерживаемое напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Выход
| Параметр | Значение |
| Номинальное напряжение | 24 В |
| Диапазон регулировки тока | 0 ~ 1,5 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±6,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 27,6 ~ 32,4 В; тип защиты — отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +65 ℃, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Снижение нагрузки по температуре | См. кривую снижения нагрузки |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310 class 2, CAN/CSA No. 223-M91, BIS IS15885, IEC62368-1, EAC TP TC 004, IP67, BS EN/EN62368-1 approved |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 5170,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 743,5 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 148 × 40 × 30 мм (Д × Ш × В) |
| Масса | 0,31 кг |
| Упаковка | 40 шт. / 13,5 кг / 0,73 CUFT |
Монтаж и конструкция
| Параметр | Значение |
| Конструктивное исполнение | Полностью герметизированный источник питания в пластиковом корпусе |
| Тип охлаждения | Свободная конвекция воздуха |
| Выводы сети | AC/L (коричневый), AC/N (синий) |
| Выводы нагрузки | +V (красный), -V (черный) |
| Сечение и длина проводов | Вход: UL1015 18AWG, 600 ±30 мм; выход: UL1007 16AWG, 600 ±30 мм |
| Рекомендуемое положение монтажа | Согласно монтажной схеме в документе |
| Частота преобразования | 65 кГц |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при низком входном напряжении. Требуется сверяться со статическими характеристиками.
- Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве по ЭМС для всей системы.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить время установки.
- LPV-35-24 способен обеспечивать 1,5 А выходного тока непрерывно.
- Подходит для использования в помещении или на открытом воздухе без прямого солнечного излучения. Не допускается погружение в воду более чем на 30 минут.
- При высоте эксплуатации выше 2000 м для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м.
- Для изделий, поставляемых из Америки, может отсутствовать логотип TUV/BIS/CCC. Для получения информации следует обращаться в MEAN WELL.
- Перед использованием необходимо ознакомиться с руководством по эксплуатации, особенно по вопросам применения и герметизации IP.
- Данный продукт не предназначен для применения в светодиодных светильниках в ЕС и Китае. Для этих рынков рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Для изделий, поставляемых из Китая, может отсутствовать логотип BIS. Для получения информации следует обращаться в MEAN WELL.
