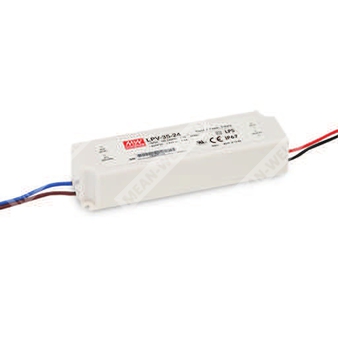

LPV-35-5 - герметичный источник питания постоянного напряжения 5 В для промышленной и светодиодной аппаратуры.
LPV-35-5 — одноканальный импульсный источник питания серии LPV-35 с выходом 5 В и номинальной мощностью 30 Вт. Предназначен для питания светодиодных светильников, рекламных устройств и другой аппаратуры, где требуется стабилизированное низковольтное постоянное напряжение при работе от сети переменного или постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPV | Серия герметичных источников питания Mean Well для применения в светодиодной и связанной с ней аппаратуре |
| 35 | Номинальная мощность серии: 35 Вт |
| 5 | Выходное напряжение: 5 В |
Особенности
- Стабилизированное выходное напряжение.
- Универсальный диапазон входного напряжения переменного тока.
- Устойчивость к импульсному входному перенапряжению 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью залитое исполнение с уровнем защиты IP67.
- Полная электрическая изоляция в пластиковом корпусе.
- Класс II по защите от поражения электрическим током, без заземляющего вывода.
- Соответствие требованиям LPS.
- Подходит для светодиодных изделий и аппаратуры, в том числе для декоративной и рекламной подсветки.
- Испытание на 100% нагрузку в процессе приработки.
- Низкая стоимость при высокой надежности.
Основные параметры
| Параметр | Значение |
| Модель | LPV-35-5 |
| Тип изделия | 35 Вт, одноканальный импульсный источник питания |
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон выходного тока | 0 … 6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск выходного напряжения | ±6,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±4,0% |
| Время установления, время нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В AC; 127 … 370 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| КПД типовой | 77% |
| Потребляемый ток, типовой | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовой | 55 А, холодный старт, twidth = 510 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон регулирования тока | 0 … 6 А |
| Уровень пульсаций и шума | 80 мВп-п |
| Диапазон перенапряжения на выходе | 5,75 … 6,75 В |
| Защита от перегрузки | 110 … 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 110 … 150% от номинальной выходной мощности |
| Защита от перенапряжения | Есть, с отключением выходного напряжения |
| Принцип восстановления при перегрузке | Автоматический возврат после устранения неисправности |
| Принцип восстановления при перенапряжении | Повторное включение питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30 … +65 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | −40 … +80 °C; 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310 class 2, CAN/CSA No. 223-M91, BIS IS15885, IEC62368-1, EAC TP TC 004, IP67, BS EN/EN62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность, габариты, упаковка
| Параметр | Значение |
| MTBF | 5170,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 743,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 30 мм (Д × Ш × В) |
| Масса | 0,31 кг |
| Упаковка | 40 шт. / 13,5 кг / 0,73 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Блок питания рассматривается как компонент, который применяется совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Время установления измеряется при первом холодном пуске. Повторное включение и выключение питания может увеличить время установления.
- LPV-35-5 может непрерывно отдавать 6 А. Однако в соответствии с требованиями UL1310 class 2 выходной ток для испытательного протокола LPV-35-5 сертифицирован только до 5 А.
- Подходит для внутреннего применения или наружного применения без прямого солнечного излучения. Не допускается погружение в воду более чем на 30 минут.
- Для высоты выше 2000 м температура окружающей среды, при которой требуется снижение нагрузки, уменьшается на 3,5 °C на 1000 м для безвентиляторных моделей и на 5 °C на 1000 м для моделей с вентилятором.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов TUV/BIS/CCC.
- Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам установки и степени защиты IP.
- Изделие не предназначено для применения в светодиодных светильниках на территории ЕС и Китая; для этих применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Изделия, поставляемые из регионов Китая, могут не иметь логотипа BIS.
