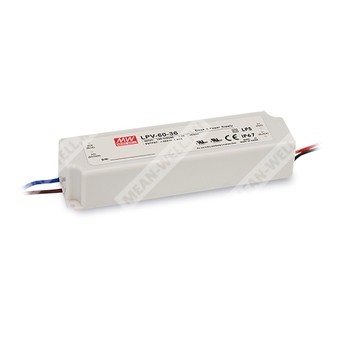

LPV-60-12 - герметичный импульсный источник питания 12 В для светодиодных и прочих низковольтных нагрузок.
Назначение: одноканальный AC/DC источник питания постоянного напряжения с изолированным выходом, выполненный в полностью герметизированном корпусе с уровнем защиты IP67, предназначенный для питания светодиодных систем, индикаторов, рекламных устройств и другой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPV | Серия герметичных источников питания Mean Well для постоянного напряжения |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
LPV-60-12 относится к серии источников питания с постоянным выходным напряжением, универсальным сетевым входом и естественным охлаждением за счёт свободной конвекции воздуха. Конструкция выполнена в полностью изолированном пластиковом корпусе, залитом компаундом, что обеспечивает уровень защиты IP67. Устройство рассчитано на работу в составе светодиодных светильников, рекламных конструкций и других низковольтных потребителей.
Особенности
- Источник питания с постоянным выходным напряжением.
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульсное перенапряжение 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией, без вентилятора.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без цепи заземления FG.
- Подходит для светодиодной арматуры и аппаратуры, включая декоративные и рекламные устройства.
- Испытание на 100% полную нагрузку.
- Высокая надёжность, низкая стоимость, двухлетняя гарантия.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0 ~ 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установления, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 83% |
| Потребляемый ток | 1,2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А, холодный старт, twidth=525 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, CAN/CSA C22.2 No. 223-M91, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| ЭМС, излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 162,5 × 42,5 × 32 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 32 шт. / 13,8 кг / 0,66 CUFT |
Надёжность
| Параметр | Значение |
| MTBF | 5188,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 732,1 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Подключение и монтаж
Проводники выведены на длину 600 ±30 мм. Сетевая сторона выполнена проводами: AC/N (синий), AC/L (коричневый). Выходная сторона: +V (красный), -V (чёрный). Для сетевого и выходного подключения применены провода UL1015 18AWG и UL1007 16AWG соответственно.
Статические характеристики
| Параметр | Значение |
| Зависимость нагрузки от входного напряжения | При 90 В AC допускается снижение допустимой нагрузки; при 100 ~ 264 В AC источник способен работать в номинальном режиме |
| Диапазон входного напряжения для графика | 90, 100, 125, 135, 145, 155, 165, 175, 180, 200, 230, 264 В AC |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при полном монтаже конечный производитель должен повторно оценить соответствие требованиям ЭМС.
- Время установления измеряется при первом холодном включении; повторные включения и выключения могут увеличивать это время.
- Изделие предназначено для применения внутри помещений или вне помещений без прямого солнечного излучения; не допускать погружения в воду более чем на 30 минут.
- Для высот выше 2000 м температурное снижение номинала составляет 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором.
- Изделия, поставляемые из регионов Америки, могут не иметь знаков TUV/BIS/CCC.
- Перед использованием следует обратиться к руководству пользователя по вопросам установки и водозащиты.
- Данное изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; в этих регионах рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Изделия, поставляемые из регионов Китая, могут не иметь знака BIS.
