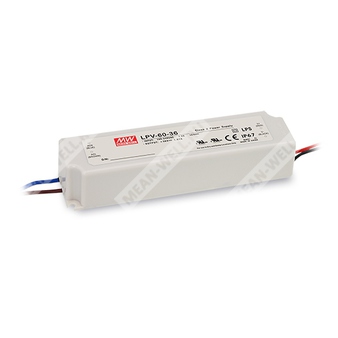

LPV-60-36 - герметичный источник питания 60 Вт с выходным напряжением 36 В для питания светотехнических и промышленных нагрузок.
Описание
LPV-60-36 — одноканальный импульсный источник питания с постоянным выходным напряжением, предназначенный для работы от универсальной сети переменного или постоянного тока. Модель выполнена в полностью герметизированном пластиковом корпусе с уровнем защиты IP67, имеет гальваническую развязку входа и выхода, свободную конвекционную систему охлаждения и ориентирована на питание светодиодных светильников и других нагрузок, где требуется стабильное напряжение 36 В.
Серия LPV-60 характеризуется универсальным входом, стойкостью к кратковременным перенапряжениям сети, встроенными защитами от короткого замыкания, перегрузки и перенапряжения, а также пригодностью для эксплуатации в условиях повышенной влажности и в составе наружного оборудования при отсутствии прямого солнечного излучения.
Расшифровка партномера
| LPV | Серия герметизированных источников питания Mean Well для светотехнических и смежных применений |
| 60 | Номинальная мощность серии — 60 Вт |
| 36 | Выходное напряжение — 36 В постоянного тока |
Основные особенности
- Стабилизация напряжения.
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульсное перенапряжение сети 300 В переменного тока в течение 5 с.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без вывода заземления.
- Соответствует требованиям LPS.
- Подходит для светодиодных светильников и оборудования, включая декоративные и рекламные световые устройства.
- Испытание на полную нагрузку 100%.
- Высокая надежность и низкая стоимость владения.
Применение
- Светодиодные светильники.
- Светодиодная декоративная подсветка.
- Рекламные световые устройства.
- Промышленные и бытовые нагрузки, требующие стабилизированного напряжения 36 В.
Параметры
Выход
| Выходное напряжение | 36 В |
| Номинальный ток | 1,67 А |
| Диапазон тока | 0–1,67 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±5,0% |
| Время установки, нарастания | 500 мс, 20 мс / 230 В AC; 500 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 86% |
| Входной ток, тип. | 1,2 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 60 А, twidth = 525 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Перегрузка | 110–150% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 41,4–48,6 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита предусмотрена; восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | −30…+70 °C, см. кривую дерating |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет по ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P–O/P: 3 кВ AC |
| Сопротивление изоляции | I/P–O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры, масса и упаковка
| MTBF | 5188,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 732,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 162,5 × 42,5 × 32 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 32 шт.; 13,8 кг; 0,66 CUFT |
Механические данные
| Тип корпуса | Полностью герметизированный пластиковый корпус |
| Степень защиты | IP67 |
| Длина входных проводов | 600 ±30 мм |
| Длина выходных проводов | 600 ±30 мм |
| Сечение входных проводов | UL1015 18 AWG |
| Сечение выходных проводов | UL1007 16 AWG |
| Монтаж | Рекомендуется установка в ориентации, показанной в чертеже |
Дополнительные сведения
| Частота преобразования | 65 кГц |
| Максимальное число блоков на автоматический выключатель 16 А | 3 шт. для выключателя типа B; 6 шт. для выключателя типа C при 230 В AC |
| Класс изделия | Class II power unit, no FG |
| Соответствие назначению | Подходит для светотехнических изделий и аппаратов, в том числе для декоративного и рекламного освещения |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной нагрузки; см. статические характеристики.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; из-за влияния монтажа на ЭМС конечное изделие должно быть повторно квалифицировано по директиве ЭМС в составе полной установки.
- Время установки измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать время установки.
- Изделие предназначено для внутреннего применения или наружного применения без прямого солнечного излучения; не допускать погружения в воду более чем на 30 минут.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для применения и указаний по монтажу с обеспечением водозащиты следует использовать руководство пользователя перед применением.
- Данное изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендуется серия LPF/NPF/XLG/XLC/XLN.
- Продукция, поставляемая из региона Китая, может не иметь логотипа BIS; для уточнения следует обращаться в службу продаж MEAN WELL.
