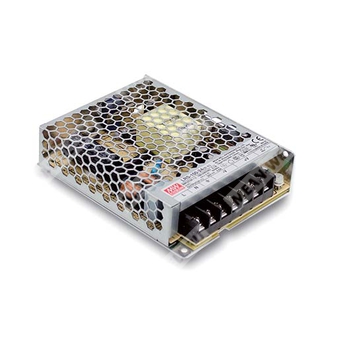

LRS-100-15 — импульсный источник питания с одним выходом 15 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS |
Серия LRS — компактный закрытый источник питания с естественным охлаждением |
| 100 |
Номинальная мощность 100 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение и особенности
Серия LRS-100 представляет собой закрытый одновыходной источник питания мощностью 100 Вт с низкопрофильным исполнением 30 мм. Модель LRS-100-15 предназначена для формирования стабилизированного выходного напряжения 15 В постоянного тока при универсальном входе 85–264 В переменного тока или 120–373 В постоянного тока. Охлаждение осуществляется за счет свободной конвекции воздуха, без вентилятора. Конструкция ориентирована на применение в промышленной автоматике, системах управления, электротехническом и электронном оборудовании.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Допустимый импульс перенапряжения по входу 300 В переменного тока в течение 5 секунд без повреждения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение путем свободной конвекции воздуха.
- Миниатюрное исполнение и низкий профиль 1U.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, 2-16 для бытовых приборов.
- Работа на высоте до 5000 м.
- Испытание на вибрацию 5G.
- Светодиодная индикация наличия питания.
- Потребление мощности без нагрузки менее 0,3 Вт.
- Категория перенапряжения III.
- Испытание полной нагрузкой в режиме прогрева.
- Работа при температуре окружающей среды до 70 °C.
- Высокий КПД, длительный срок службы и высокая надежность.
Применение
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, оборудование и аппаратура.
- Бытовые приборы.
Описание
LRS-100-15 относится к серии LRS-100, представляющей собой 100-ваттные одновыходные источники питания в закрытом исполнении с корпусом из металлической сетки, улучшающей теплоотвод. Серия использует полный диапазон входного напряжения 85–264 В переменного тока и выпускается с наборами выходных напряжений 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для модели LRS-100-15 характерно номинальное выходное напряжение 15 В и повышенная энергоэффективность, достигающая 88,5 % по таблице характеристик. Отсутствие вентилятора позволяет использовать источник в системах, где важны низкий уровень шума и высокая вибростойкость. Изделие соответствует ряду международных стандартов безопасности и электромагнитной совместимости, что делает его пригодным для широкого спектра промышленных и бытовых применений.
Электрические параметры
Выход
| Параметр | Значение для LRS-100-15 |
|---|
| Постоянное выходное напряжение |
15 В |
| Номинальный выходной ток |
7 А |
| Диапазон тока |
0–7 А |
| Номинальная выходная мощность |
105 Вт |
| Диапазон подстройки выходного напряжения |
13,5–18 В |
| Пульсации и шум, макс. |
120 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Вход
| Параметр | Значение для LRS-100-15 |
|---|
| Диапазон входного напряжения |
85–264 В переменного тока; 120–373 В постоянного тока |
| Допустимый импульсный перенапряжение по входу |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47–63 Гц |
| Типовой КПД |
88,5% |
| Потребляемый ток, тип. |
1,2 А при 230 В переменного тока |
| Пусковой ток, тип. |
50 А при 230 В переменного тока, холодный старт |
| Ток утечки |
<0,75 мА при 240 В переменного тока |
| Потребляемая мощность без нагрузки |
<0,3 Вт |
Временные параметры
| Параметр | Значение для LRS-100-15 |
|---|
| Время установки, нарастания |
500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания |
55 мс при 230 В переменного тока; 10 мс при 115 В переменного тока при полной нагрузке |
Защита
| Функция защиты | Параметры |
|---|
| Перегрузка |
110–150% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
18,75–21,75 В; тип защиты — отключение выходного напряжения с последующим повторным включением питания для восстановления |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура |
−30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
| Снижение параметров по высоте |
Требуется дерейтирование 5 °C/1000 м при высоте более 2000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение |
Вход–выход: 4 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 1,25 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN 62368-1, BS EN/EN 60335-1, BS EN/EN 61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, S/NZS62368.1 (по CB), KC K60950-1 (для LRS-100-12/24 только), BIS IS13252 (Part1): 2010/IEC 60950-1: 2005 |
| Эмиссия ЭМС |
Соответствие BS EN/EN 55032 (CISPR32) Class B, BS EN/EN 55014, BS EN/EN 61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (для LRS-100-12/24 только) |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN 61000-6-2 (BS EN/EN 50082-2), BS EN/EN 55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32, KN35 (для LRS-100-12/24 только) |
| Категория перенапряжения |
III |
Надежность, масса, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF |
3348,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
129 × 97 × 30 мм |
| Масса |
0,33 кг |
| Упаковка |
40 шт.; 14,2 кг; 0,87 CUFT |
Механические данные
| Параметр | Значение |
|---|
| Тип корпуса |
Закрытое исполнение, низкопрофильный корпус |
| Крепление |
На винты, по чертежу корпуса |
| Клеммная колодка |
Клеммы для AC/L, AC/N, FG, DC OUTPUT +V, DC OUTPUT −V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает отклонения при настройке, линейной стабилизации и стабилизации по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки.
- Время установки измеряется при первом запуске в холодном состоянии. Частое включение и выключение источника питания может увеличить время установки.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для методики испытаний следует обращаться к руководству по испытаниям ЭМС компонентных источников питания.
- Некоторые модели могут не иметь знака BIS; для получения дополнительной информации следует обратиться в отдел продаж MEAN WELL.
