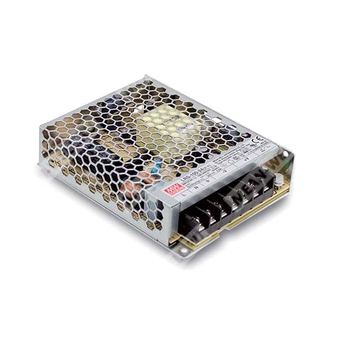

LRS-100-24 — компактный импульсный источник питания 24 В для промышленной автоматики и оборудования.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия импульсных источников питания Mean Well с низкопрофильным металлическим корпусом |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
Источник питания LRS-100-24 относится к серии LRS-100 и представляет собой закрытый одноканальный AC/DC преобразователь мощностью 100 Вт с естественным охлаждением за счёт свободной конвекции воздуха. Устройство выполнено в низкопрофильном исполнении высотой 30 мм, рассчитано на питание от универсальной сети переменного тока и обеспечивает стабилизированное выходное напряжение 24 В постоянного тока для промышленной автоматики, систем управления, электротехнического и электронного оборудования.
Серия характеризуется широким диапазоном входного напряжения, высоким КПД, малыми потерями на холостом ходу, встроенными видами защиты и соответствием требованиям по безопасности и электромагнитной совместимости для промышленного применения.
Области применения
- Промышленное оборудование и автоматизация
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовые приборы
Описание
Серия LRS-100 представляет собой 100-Вт одноканальные закрытые источники питания с низкопрофильной конструкцией 30 мм. Применение полного диапазона входного напряжения 85...264 В AC позволяет использовать изделие в широком спектре сетевых условий. Для всей серии доступны выходные напряжения 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для версии LRS-100-24 предусмотрено выходное напряжение 24 В и номинальная выходная мощность 108 Вт при типовом токе 4,5 А. Корпус с металлической сеткой улучшает отвод тепла, а работа без вентилятора упрощает применение в компактных и малошумящих системах. Устройство ориентировано на длительную эксплуатацию при естественной конвекции в диапазоне температур окружающей среды от -30 до +70 °C с учётом условий снижения нагрузки.
Блок питания оснащён защитой от короткого замыкания, перегрузки и перенапряжения. При перегрузке реализован режим с прерывистым восстановлением, а при перенапряжении выход отключается с последующим восстановлением после повторного включения питания.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| LRS | Серия |
| 100 | Номинальная мощность 100 Вт |
| 24 | Выходное напряжение 24 В |
Выходные параметры
| Параметр | Значение для LRS-100-24 |
| Постоянное выходное напряжение | 24 В |
| Номинальный ток | 4,5 А |
| Диапазон тока | 0...4,5 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 21,6...28,8 В |
| Защита от перегрузки | 110...150% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением |
| Защита от перенапряжения | 28,8...33,6 В, отключение выхода с восстановлением после повторного включения питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC, 120...373 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Типовой входной ток | 1,2 А при 230 В AC; 1,9 А при 115 В AC |
| Пусковой ток | 50 А при 230 В AC, холодный старт |
| Ток утечки | <0,75 мА при 240 В AC |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 55 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Уровень перенапряжения | Категория III |
Показатели надёжности и габариты
| Параметр | Значение |
| MTBF | 3348,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 97 × 30 мм |
| Масса | 0,33 кг |
| Упаковка | 40 шт.; 14,2 кг; 0,87 куб. фут. |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS62368-1, IEC62368-1, KC K60950-1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN55035; тяжёлый промышленный уровень |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой которой являются параллельно соединённые конденсаторы 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Регулировка по линии измеряется при изменении от низкого уровня сети к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время установки измеряется при холодном первом запуске. Частое включение и выключение источника питания может увеличить время установки.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые модели могут не иметь знака BIS; для получения информации следует обратиться к представителю MEAN WELL.
