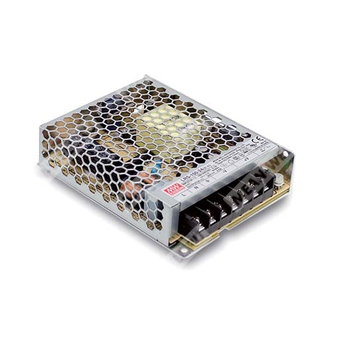

LRS-100-36 - импульсный источник питания 100 Вт с выходом 36 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS | Серия импульсных источников питания Mean Well LRS |
| 100 | Номинальная мощность 100 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение
Изделие представляет собой одноканальный закрытый импульсный источник питания с универсальным сетевым входом, предназначенный для питания промышленной автоматики, систем управления, механического и электротехнического оборудования, электронных приборов и бытовой аппаратуры.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Допуск к кратковременному перенапряжению входа 300 В AC в течение 5 с без повреждения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха, без вентилятора.
- Компактное исполнение и низкопрофильная конструкция высотой 1U.
- Соответствие требованиям по безопасности для бытовой техники и промышленного применения.
- Работа на высоте до 5000 м.
- Испытание на вибростойкость 5G.
- Светодиодная индикация включения питания.
- Потребление холостого хода менее 0,3 Вт.
- Категория перенапряжения III.
- Проведение 100% испытания под полной нагрузкой в процессе приработки.
- Допустимая рабочая температура до 70 °C.
- Высокая эффективность, длительный ресурс и повышенная надежность.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
Описание
LRS-100-36 относится к серии LRS-100 — источников питания мощностью 100 Вт в закрытом исполнении с низкопрофильным корпусом высотой 30 мм. Модель рассчитана на работу от сети переменного тока 85…264 В и формирует стабилизированное выходное напряжение 36 В. В серии реализованы уровни выходных напряжений 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В; LRS-100-36 является вариантом на 36 В.
Конструктивное исполнение с металлической сетчатой крышкой улучшает теплоотвод, что позволяет устройству работать в диапазоне температур от -30 до +70 °C при естественной конвекции без принудительного обдува. Низкое потребление без нагрузки, встроенные защиты и компактные габариты делают изделие удобным решением для компактных промышленных и электротехнических систем.
Технические параметры
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 2,8 А |
| Диапазон выходного тока | 0…2,8 А |
| Номинальная выходная мощность | 100,8 Вт |
| Диапазон регулировки выходного напряжения | 32,4…39,6 В |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Защита от перегрузки | 110…150% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 41,4…48,6 В, отключение выходного напряжения с последующим повторным включением для восстановления |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…264 В AC / 120…373 В DC |
| Допустимое входное перенапряжение | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовое значение | 90,5% |
| Потребляемый ток, типовое значение | 1,2 А при 230 В AC; 1,9 А при 115 В AC |
| Пусковой ток, типовое значение | 50 А при 230 В AC, холодный запуск |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Время включения, типовое | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 55 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Дерейтинг по высоте | При высоте более 2000 м требуется снижение температуры окружающей среды на 5 °C на 1000 м |
Надежность и ресурс
| Параметр | Значение |
|---|
| MTBF | 3348,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN2368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS62368.1, KC K60950-1 для LRS-100-12/24, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 для LRS-100-12/24 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; уровень тяжелой промышленности; EAC TP TC 020; KC KN32, KN35 для LRS-100-12/24 |
| Категория перенапряжения | III |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 129 × 97 × 30 мм |
| Масса | 0,33 кг |
| Упаковка | 40 шт. / 14,2 кг / 0,87 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Защитное заземление FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время включения измеряется при первом запуске из холодного состояния. Частое включение и выключение питания может увеличивать это время.
- При высоте эксплуатации более 2000 м требуется дерейтинг по температуре окружающей среды 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые модели могут не иметь логотипа BIS; для получения информации следует обращаться к представителю Mean Well.
