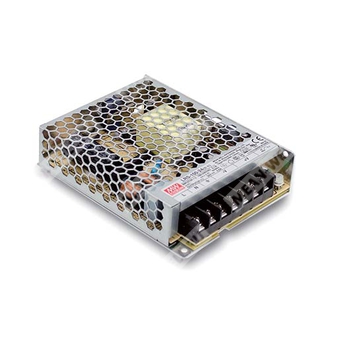

LRS-100-5 - импульсный AC/DC источник питания 5 В для питания промышленного, электротехнического и электронного оборудования.
Расшифровка партномера
| Элемент партномера |
Значение |
| LRS |
Серия одновыходных импульсных источников питания в закрытом корпусе |
| 100 |
Номинальный класс мощности 100 Вт |
| 5 |
Номинальное выходное напряжение 5 В постоянного тока |
Назначение и общее описание
LRS-100-5 относится к серии LRS-100 и представляет собой одновыходной источник питания в закрытом исполнении с низкопрофильной конструкцией высотой 30 мм. Устройство рассчитано на универсальный вход переменного тока 85...264 В и формирует стабилизированное выходное напряжение 5 В постоянного тока.
Конструкция с металлическим сетчатым корпусом улучшает теплоотвод и обеспечивает работу в режиме естественной конвекции без вентилятора. Источник питания ориентирован на применение в промышленной автоматике, системах управления, электромеханическом оборудовании, электронных приборах и бытовой аппаратуре.
Для серии заявлены встроенные защиты от короткого замыкания, перегрузки и перенапряжения, светодиодная индикация включения, низкое потребление без нагрузки менее 0,3 Вт, испытание на вибрацию 5G, работа на высоте до 5000 м с учетом ограничений по примечаниям, а также категория перенапряжения III.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Выдерживает входной импульс перенапряжения 300 В переменного тока в течение 5 секунд
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией воздуха
- Малогабаритное исполнение и низкий профиль 1U
- Соответствие IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, 2-16 для бытовых применений
- Рабочая высота до 5000 м
- Стойкость к вибрации 5G
- Светодиодная индикация наличия питания
- Потребление без нагрузки менее 0,3 Вт
- Категория перенапряжения III
- 100% прогон при полной нагрузке
- Рабочая температура до 70 °C
- Высокий КПД, длительный срок службы и высокая надежность
Области применения
- Промышленное оборудование автоматизации
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовые приборы
Выходные параметры
| Параметр |
Значение |
| Модель |
LRS-100-5 |
| Выходное напряжение постоянного тока |
5 В |
| Номинальный выходной ток |
18 А |
| Диапазон выходного тока |
0...18 А |
| Номинальная мощность |
90 Вт |
| Диапазон регулировки выходного напряжения |
4,5...5,5 В |
| Пульсации и шум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| КПД типовой |
86% |
Временные параметры
| Параметр |
Значение |
| Время запуска |
500 мс тип. |
| Время нарастания |
30 мс тип. |
| Условия измерения времени запуска и нарастания |
230 В переменного тока |
| Время удержания |
55 мс тип. при 230 В переменного тока и полной нагрузке; 10 мс при 115 В переменного тока и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В |
| Диапазон входного напряжения постоянного тока |
120...373 В |
| Допустимое кратковременное входное перенапряжение |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон входной частоты |
47...63 Гц |
| Входной ток типовой |
1,9 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток типовой |
50 А при 230 В переменного тока, холодный старт |
| Ток утечки |
менее 0,75 мА при 240 В переменного тока |
| Потребление без нагрузки |
менее 0,3 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
110...150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
5,75...6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Рабочая высота |
До 5000 м с учетом требований по снижению температуры |
| Категория перенапряжения |
III |
| Ограничение по высоте для соответствия указанным стандартам категории перенапряжения |
До 2000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение между входом и выходом |
4 кВ переменного тока |
| Испытательное напряжение между входом и корпусным заземлением |
2 кВ переменного тока |
| Испытательное напряжение между выходом и корпусным заземлением |
1,25 кВ переменного тока |
| Сопротивление изоляции между входом и выходом |
100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Сопротивление изоляции между входом и корпусным заземлением |
100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Сопротивление изоляции между выходом и корпусным заземлением |
100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN 62368-1, BS EN/EN 60335-1, BS EN/EN 61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 по CB, KC K60950-1 только для LRS-100-12/24, BIS IS13252(Part1):2010/IEC 60950-1:2005, примечание 9 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN 55032 (CISPR32) класс B, BS EN/EN 55014, BS EN/EN 61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 только для LRS-100-12/24 |
| Помехоустойчивость |
Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN 61000-6-2, BS EN/EN 55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32, KN35 только для LRS-100-12/24 |
| Соответствие по категории перенапряжения |
BS EN/EN 61558, BS EN/EN 50178, BS EN/EN 60664-1, BS EN/EN 62477-1 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3348,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
129 × 97 × 30 мм |
| Масса |
0,33 кг |
| Упаковка |
40 шт., 14,2 кг, 0,87 куб. фута |
| Конструктивное исполнение |
Закрытый корпус, низкопрофильное исполнение |
| Охлаждение |
Естественная конвекция |
Механические данные и подключение
| Параметр |
Значение |
| Номер корпуса |
Case No. 238A |
| Допуск на размеры |
±1 мм |
| Светодиодная индикация |
Предусмотрена |
| Подстроечный элемент |
SVR1 |
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4, 5 |
Выход постоянного тока -V |
| 6, 7 |
Выход постоянного тока +V |
Характер работы по нагрузке и охлаждению
Источник питания рассчитан на работу при естественной конвекции в горизонтальном положении. По кривой снижения мощности полная нагрузка допустима до примерно 50 °C для исполнения 5 В. В диапазоне повышенных температур требуется снижение допустимой нагрузки. По статической характеристике полная нагрузка достигается при входном напряжении порядка 100...115 В переменного тока и выше; при понижении входного напряжения до 85 В допустимая нагрузка уменьшается.
Структурные сведения
Структурная схема включает входной EMI-фильтр, выпрямитель и фильтр, силовой ключевой преобразователь, выходной выпрямитель и фильтр, контур управления, цепь детектирования, защиту от перегрузки и защиту от перенапряжения. Указанная частота преобразования составляет 65 кГц.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами. |
| 3 |
Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Нестабильность по сети измеряется при переходе от нижнего к верхнему пределу входного напряжения при номинальной нагрузке. |
| 5 |
Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 6 |
Время запуска измеряется при холодном пуске. Быстрое включение и выключение источника питания может привести к увеличению времени запуска. |
| 7 |
При рабочей высоте более 2000 м требуется температурное снижение 5 °C на каждые 1000 м. |
| 8 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 9 |
Некоторые исполнения могут не иметь маркировки BIS; для уточнения необходимо дополнительное согласование. |
