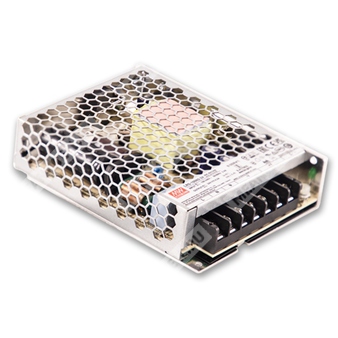

LRS-100N2-12 — компактный 100-ваттный импульсный источник питания для промышленной автоматики и нагрузок с пиковым потреблением.
Расшифровка партномера
| LRS | Серия источников питания Mean Well |
| 100 | Номинальная мощность 100 Вт |
| N2 | Исполнение серии с повышенной пиковой мощностью |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
Источник питания LRS-100N2-12 относится к закрытым AC/DC преобразователям серии LRS-100N2 с одним выходом. Модель предназначена для питания промышленной автоматики, систем управления, механического и электротехнического оборудования, электронных приборов и аппаратов, а также для индуктивных и ёмкостных нагрузок.
Изделие выполнено в малогабаритном низкопрофильном корпусе высотой 30 мм, рассчитано на работу от универсальной сети переменного тока с полным диапазоном входного напряжения, обеспечивает высокий КПД и допускает кратковременную работу с пиковой мощностью до 200% от номинальной. Охлаждение осуществляется за счёт естественной конвекции без вентилятора.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд без повреждения.
- Пиковая мощность до 200%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Миниатюрный корпус и низкий профиль 1U.
- Соответствие требованиям IEC/BS EN/EN61558-1 и IEC/BS EN/EN62368-1.
- Работа на высоте до 4000 м.
- Испытание на вибрацию 5G.
- Светодиодный индикатор наличия питания.
- Потребление на холостом ходу менее 0,5 Вт.
- Категория перенапряжения III.
- Рабочая температура до 70 °C.
- Высокая эффективность, длительный срок службы и высокая надёжность.
Применение
- Промышленные автоматизированные машины.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные измерительные приборы, оборудование и аппаратура.
- Нагрузки индуктивного и ёмкостного типа.
Описание
LRS-100N2-12 — это 100-ваттный одно-выходной закрытый источник питания серии LRS-100N2 с низкопрофильной конструкцией высотой 30 мм. Серия рассчитана на универсальный вход 85–264 В переменного тока, что обеспечивает применение в широком спектре промышленных систем. Для модели с выходом 12 В предусмотрен номинальный выходной ток 8,5 А, а максимальная кратковременная выходная мощность достигает 102 Вт при сохранении высокой эффективности до 88%.
Конструкция с металлической сетчатой крышкой улучшает теплоотвод, поэтому устройство способно работать в диапазоне температур окружающей среды от -30 до +70 °C при охлаждении естественной конвекцией. Низкое потребление без нагрузки, полный набор защитных функций и устойчивость к вибрациям делают данную модель практичным решением для промышленной и электротехнической аппаратуры, где требуется компактный и надёжный источник питания с кратковременной пиковой перегрузочной способностью.
Таблица параметров модели LRS-100N2-12
| Постоянное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,5 А |
| Диапазон выходного тока | 0–8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения | 10,2–13,8 В |
Вход
| Диапазон входного напряжения | 85–264 В переменного тока; 120–373 В постоянного тока |
| Устойчивость к импульсу сети | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое значение | 88% |
| Пусковой ток типовой | 55 А при 230 В переменного тока, холодный запуск |
| Потребляемый ток по входу типовой | 2,1 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выход и регулирование
| Диапазон подстройки выходного напряжения | 10,2–13,8 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Напряжение пульсаций и шума | 120 мВ п-п |
| Время установления и нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 55 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Защита от перегрузки | Выходная мощность более 105% от номинальной более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Защита от перенапряжения | 13,8–16,2 В |
| Тип защиты при аварии | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Рабочая температура | -30…+70 °C, с учётом дерейтинга |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| MTBF | 2802,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | CB: IEC62368-1, IEC61558-1, IEC61558-2-16, IEC60335-1; TUV: BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; UL: UL62368-1; CQC: GB4943.1; BSMI: CNS15598-1; EAC: TP TC 004, S/NZS62368.1; BIS: IS 13252(Part1):2010/IEC 60950-1:2005; RCM: AS/NZS 61558.1/2.16, AS/NZS62368.1 |
| Эмиссия ЭМС | BS EN/EN55032 Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN55035; heavy industry level; EAC TP TC 020 |
| Категория перенапряжения | III |
| Допустимая высота эксплуатации | До 4000 м |
Прочие параметры
| Габариты | 129 × 97 × 30 мм |
| Масса | 0,35 кг |
| Упаковка | 40 шт.; 15 кг; 0,92 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Время установления измеряется при первом холодном запуске. Частое включение и выключение источника питания может увеличить это время.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС проводятся при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS с соблюдением AS/NZS 4417.1.
