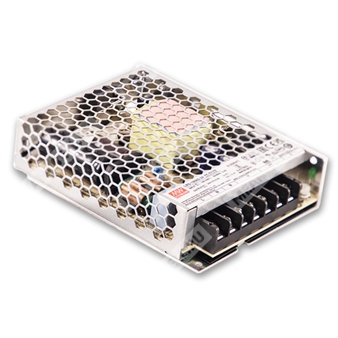

LRS-100N2-24 - компактный 100-ваттный источник питания с одним выходом 24 В для промышленной автоматики и оборудования.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| LRS | Серия источников питания Mean Well |
| 100 | Номинальная мощность 100 Вт |
| N2 | Исполнение серии с повышенной пиковой мощностью |
| 24 | Выходное напряжение 24 В |
Назначение и общая характеристика
LRS-100N2-24 представляет собой закрытый импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Изделие рассчитано на промышленное применение, где требуются компактные габариты, высокая эффективность, работа без вентилятора и кратковременная повышенная мощность для пусковых режимов и индуктивно-емкостных нагрузок.
Серия поддерживает универсальный вход 85~264 В переменного тока и 120~373 В постоянного тока, обладает защитой от короткого замыкания, перегрузки и перенапряжения, а также допускает кратковременную работу при пиковой нагрузке до 200% от номинальной в пределах, заданных условиями документа.
Особенности
- Универсальный сетевой вход полного диапазона.
- Выдерживает импульсный вход 300 В переменного тока в течение 5 секунд без повреждения.
- Пиковая мощность до 200% номинальной.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Миниатюрное исполнение и низкопрофильная конструкция 1U.
- Соответствие требованиям IEC/BS EN/EN61558-1 и EN62368-1.
- Работа на высоте до 4000 м.
- Испытание на вибрацию 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,5 Вт.
- Категория перенапряжения III.
- Максимальная рабочая температура до 70 °C.
- Высокий КПД, длительный ресурс и высокая надёжность.
- Подходит для индуктивных и ёмкостных нагрузок.
Применение
- Оборудование промышленной автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки с индуктивным и ёмкостным характером.
- Приводы и электромеханические узлы с повышенными пусковыми токами.
Описание
LRS-100N2-24 — это 100-ваттный одно-выходной закрытый источник питания серии LRS-100N2 с высотой корпуса 30 мм и металлической сетчатой конструкцией, улучшающей теплоотвод. При входном напряжении 85~264 В переменного тока серия формирует несколько вариантов выходного напряжения: 12 В, 24 В, 36 В и 48 В. Для версии 24 В предусмотрены номинальные параметры, оптимизированные для промышленных систем постоянного тока.
Источнику питания присущ высокий КПД, типично 90% для исполнения 24 В, что позволяет снизить тепловыделение и обеспечить устойчивую работу при естественном охлаждении. Диапазон рабочих температур составляет -30...+70 °C при условии соблюдения дерейтинг-кривой. Малое потребление холостого хода — менее 0,5 Вт — снижает энергопотребление системы в режиме ожидания.
Изделие обладает полным набором защитных функций и способно обеспечивать кратковременную пиковую мощность для запуска электромеханических нагрузок. В документации приведён принцип ограничения средней мощности, согласно которому средняя выходная мощность не должна превышать номинальную, а длительность пикового режима ограничена 5 секундами при скважности не более 35%.
Расшифровка основных электрических и функциональных параметров
| Параметр | Значение для LRS-100N2-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Диапазон подстройки выходного напряжения | 21,6 ~ 28,8 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 4,2 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 55 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
| КПД типовое | 90% |
| Потребление без нагрузки | Менее 0,5 Вт |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 373 В постоянного тока |
| Допустимый импульс входного напряжения | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 90% |
| Типовой входной ток | 1,2 А при 230 В переменного тока |
| Пусковой ток | 55 А при холодном старте, 230 В переменного тока |
| Ток утечки | Менее 0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон тока | 0 ~ 4,2 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Пульсации и шум | 150 мВп-п |
| Допуск | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защита
| Функция защиты | Условие и реакция |
|---|
| Перегрузка | При мощности выше 105% от номинальной более 5 секунд источник отключает выходное напряжение; восстановление после повторного включения |
| Перенапряжение | 28,8 ~ 33,6 В; защита с отключением выходного напряжения и восстановлением после повторного включения |
| Тип защиты | Отключение выходного напряжения с последующим повторным включением для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение «вход-выход» | 4 кВ переменного тока |
| Испытательное напряжение «вход-земля» | 2 кВ переменного тока |
| Испытательное напряжение «выход-земля» | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 4000 м |
| Категория перенапряжения | III |
Надёжность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 2802,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 40 шт. / 15 кг / 0,92 куб. фута |
Соответствие стандартам
| Область | Стандарты |
|---|
| Безопасность | CB: IEC62368-1, IEC61558-1, IEC61558-2-16, IEC60335-1; TUV: BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; UL: UL62368-1; CQC: GB4943.1; BSMI: CNS15598-1; EAC: TP TC 004, S/NZS62368.1 (по CB); BIS: IS 13252(Part1):2010 / IEC 60950-1:2005; RCM: AS/NZS 61558.1/2.16, AS/NZS62368.1 |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Длительность времени установки измеряется при первом включении после холодного старта; быстрое включение и выключение может увеличивать это время.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Кратковременная пиковая мощность ограничена условиями средней мощности, длительности импульса и скважности: длительность пикового режима не более 5 секунд, скважность не более 35%.
