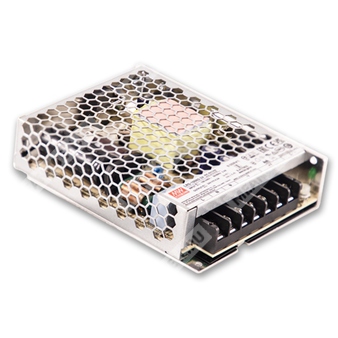

LRS-100N2-36 - импульсный источник питания 100 Вт с одним выходом и высоким пиковым запасом мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 100 | Номинальная мощность 100 Вт |
| N2 | Модификация серии с высоким пиковым выходом |
| 36 | Номинальное выходное напряжение 36 В |
Общее описание
LRS-100N2-36 представляет собой закрытый одно-выходной импульсный источник питания AC/DC мощностью 100 Вт в низкопрофильном исполнении. Серия рассчитана на универсальный сетевой вход 85–264 В переменного тока и обеспечивает выходную линию 36 В постоянного тока. Конструкция с металлической перфорированной крышкой улучшает теплоотвод и позволяет работать без вентилятора при естественной конвекции воздуха.
Модель предназначена для промышленной автоматизации, систем управления, электротехнического и электронного оборудования, а также для нагрузок с выраженной индуктивной или ёмкостной составляющей. Источник питания поддерживает кратковременный пик мощности до 200% от номинала, что важно для запуска электромеханических узлов и моторов.
Особенности
- Универсальный сетевой вход полного диапазона.
- Выдерживание входного перенапряжения 300 В переменного тока в течение 5 секунд без повреждения.
- Пиковая мощность до 200% номинальной.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Миниатюрные габариты и низкий профиль 1U.
- Соответствие требованиям IEC/BS EN/EN61558-1 и 62368-1.
- Допустимая высота эксплуатации до 4000 метров.
- Испытание на вибрацию 5G.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,5 Вт.
- Категория перенапряжения III.
- Рабочая температура до 70 °C.
Области применения
- Оборудование промышленной автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки индуктивного и ёмкостного типа.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 2,8 А |
| Диапазон выходного тока | 0 ~ 2,8 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон регулировки выходного напряжения | 32,4 ~ 39,6 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установление и время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 55 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| КПД типовой | 90% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 373 В DC |
| Допустимое перенапряжение на входе | 300 В AC в течение 5 секунд без повреждения |
| Частота сети | 47 ~ 63 Гц |
| Потребляемый ток типовой | 2,1 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток типовой | 55 А при холодном старте, 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Выходная мощность >105% от номинальной более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Защита от перенапряжения | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Соответствие стандартам безопасности | CB: IEC62368-1, IEC61558-1, IEC61558-2-16, IEC60335-1; TUV: BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; UL: UL62368-1; CQC: GB4943.1; BSMI: CNS15598-1; EAC: TP TC 004, S/NZS62368.1; BIS: IS 13252(Part1):2010/IEC 60950-1:2005; RCM: AS/NZS 61558.1/2.16, AS/NZS62368.1 |
| Эмиссия ЭМС | BS EN/EN55032 Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2802,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 40 шт.; 15 кг; 0,92 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Время установки измеряется при первом холодном запуске. Частое быстрое включение и выключение источника питания может увеличить время установки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- RCM указывается на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
