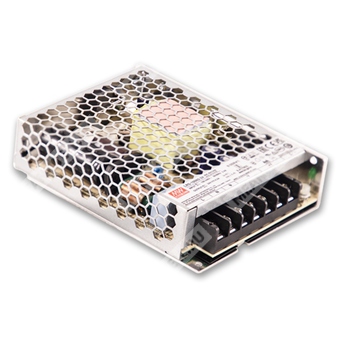

LRS-100N2-48 - компактный импульсный источник питания 48 В с повышенной пиковой мощностью для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS |
Серия источников питания Mean Well в закрытом исполнении |
| 100 |
Номинальная мощность 100 Вт |
| N2 |
Серия с повышенной пиковой мощностью, до 2-кратной от номинальной |
| 48 |
Выходное напряжение 48 В постоянного тока |
Общее описание
LRS-100N2-48 — это одновыходной закрытый импульсный источник питания мощностью 100 Вт с низкопрофильным корпусом и естественным охлаждением за счёт свободной конвекции. Модель рассчитана на универсальный вход переменного тока и обеспечивает выход 48 В постоянного тока для промышленной автоматики, систем управления, электротехнического оборудования и аппаратуры с индуктивной или ёмкостной нагрузкой.
Серия LRS-100N2 отличается повышенной кратковременной пиковой мощностью, что позволяет применять источник в установках с высокими пусковыми токами, например в электромеханических и моторных нагрузках. Для модели 48 В предусмотрены развитые функции защиты, высокая эффективность, компактные габариты и соответствие ряду международных стандартов безопасности.
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает кратковременный импульс входного напряжения 300 В переменного тока в течение 5 секунд без повреждения.
- Повышенная пиковая мощность — до 200%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха, без вентилятора.
- Миниатюрное исполнение и низкий профиль 1U.
- Соответствие требованиям IEC/BS EN/EN61558-1 и IEC/BS EN/EN62368-1.
- Допустимая высота эксплуатации до 4000 м.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,5 Вт.
- Категория перенапряжения III.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Высокий КПД, длительный срок службы и высокая надёжность.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки индуктивного и ёмкостного типа.
Основные параметры
| Параметр | Значение |
|---|
| Серия |
LRS-100N2 |
| Модель |
LRS-100N2-48 |
| Тип |
Одновыходной закрытый импульсный источник питания |
| Номинальная мощность |
100 Вт |
| Выходное напряжение |
48 В |
| Пиковая мощность |
До 200% от номинальной |
| Конструкция |
Низкопрофильное исполнение, 1U |
| Охлаждение |
Свободная конвекция воздуха |
Параметры выхода
| Параметр | Значение для LRS-100N2-48 |
|---|
| Постоянное выходное напряжение |
48 В |
| Номинальный выходной ток |
2,1 А |
| Диапазон выходного тока |
0 ~ 2,1 А |
| Номинальная выходная мощность |
100,8 Вт |
| Пульсации и шум |
200 мВп-п |
| Диапазон подстройки выходного напряжения |
43,2 ~ 52,8 В |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Параметры запуска и нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания |
55 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 373 В DC |
| Выдерживаемый импульс входного напряжения |
300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
90,5% тип. |
| Потребляемый входной ток |
2,1 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток |
55 А при холодном старте, 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
Защита
| Вид защиты | Порог / режим работы |
|---|
| Перегрузка |
Выходная мощность более 105% от номинальной более 5 секунд, затем отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перенапряжение |
55,2 ~ 64,8 В |
| Тип защиты при аварии |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание |
Имеется |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Допустимая высота эксплуатации |
До 4000 м |
| Категория перенапряжения |
III |
Механические и надёжностные данные
| Параметр | Значение |
|---|
| Габариты |
129 × 97 × 30 мм |
| Масса |
0,35 кг |
| Упаковка |
40 шт. / 15 кг / 0,92 куб. фута |
| MTBF |
2802,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход |
4 кВ AC |
| Испытательное напряжение изоляции вход-земля |
2 кВ AC |
| Испытательное напряжение изоляции выход-земля |
1,25 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Группа | Соответствие |
|---|
| Стандарты безопасности |
CB: IEC62368-1, IEC61558-1, IEC61558-2-16, IEC60335-1; TUV: BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; UL: UL62368-1; CQC: GB4943.1; BSMI: CNS15598-1; EAC: TP TC 004, S/NZS62368.1 по CB; BIS: IS 13252(Part1):2010 / IEC 60950-1:2005; RCM: на основе AS/NZS 61558.1/2.16, AS/NZS62368.1 |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035; уровень тяжёлой промышленности; EAC TP TC 020 |
Примечания
| № | Примечание |
|---|
| 1 |
Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Длительность времени запуска измеряется при первом холодном включении. Быстрое включение и выключение источника питания может увеличить время запуска. |
| 4 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 5 |
RCM носит добровольный характер и соответствует действующим стандартам IEC или AS/NZS в рамках AS/NZS 4417.1. |
Разъёмы и назначение выводов
| Номер вывода | Назначение |
|---|
| 1 |
Выход постоянного тока -V |
| 2 |
Выход постоянного тока +V |
| 3 |
Защитное заземление FG |
| 4, 5 |
Выход постоянного тока -V |
| 6, 7 |
Выход постоянного тока +V |
Дополнительные сведения по серии
Для серии LRS-100N2 предусмотрены варианты с выходными напряжениями 12 В, 24 В, 36 В и 48 В. Модель LRS-100N2-48 относится к исполнению на 48 В и предназначена для систем, где требуется компактный источник питания с хорошей перегрузочной способностью, высоким КПД и стабильной работой в широком диапазоне сетевого напряжения.
Серия ориентирована на применение в составе оборудования, где важны малые габариты, простота теплового режима без вентилятора, высокая устойчивость к промышленным помехам и кратковременная отдача увеличенной мощности при пуске нагрузки.
