LRS-150-12 - компактный закрытый AC/DC источник питания 12 В для промышленной и бытовой аппаратуры.

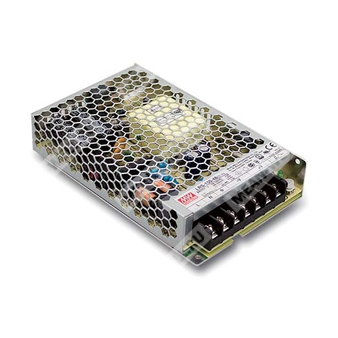

LRS-150-12 — это одновыводной импульсный источник питания серии LRS-150 в низкопрофильном металлическом корпусе, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В для электронных и электромеханических нагрузок.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия закрытых импульсных источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Серия LRS-150 представляет собой источник питания мощностью 150 Вт с одним выходом, выполненный в закрытом исполнении и имеющий высоту 30 мм. Для модели LRS-150-12 предусмотрено выходное напряжение 12 В. Питание возможно от сети 115 В AC или 230 В AC, выбор диапазона осуществляется переключателем. Конструкция с металлической перфорированной крышкой обеспечивает эффективный теплоотвод, что позволяет работать без вентилятора в режиме естественной конвекции воздуха.
Источник питания рассчитан на применение в промышленной автоматике, системах управления, электротехническом и электронном оборудовании, а также в бытовой аппаратуре. Устройство отличается низким потреблением без нагрузки, встроенными защитами и высокой устойчивостью к вибрации.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к входному перенапряжению до 300 В AC в течение 5 секунд.
- Потребление без нагрузки менее 0,5 Вт.
- Миниатюрное исполнение и низкий профиль 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Соответствие требованиям стандартов безопасности для бытовой аппаратуры.
- Работа на высоте до 5000 м.
- Устойчивость к вибрации 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Светодиодная индикация включения питания.
- Категория перенапряжения III.
- 100% испытание под полной нагрузкой на прогонке.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовые приборы.
Выходные параметры
| Параметр | LRS-150-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0–12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2–13,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | LRS-150-12 |
| Диапазон входного напряжения | 85–132 В AC / 170–264 В AC переключателем; 240–370 В DC при положении переключателя на 230 В AC |
| Частотный диапазон | 47–63 Гц |
| Потребляемый ток | 3 А / 115 В AC; 1,7 А / 230 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Время включения, нарастания | 500 мс, 30 мс / 230 В AC при полной нагрузке; 500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 40 мс / 230 В AC; 35 мс / 115 В AC при полной нагрузке |
| КПД, типовое значение | 87,5% |
Защита
| Функция защиты | Описание для LRS-150-12 |
| Перегрузка | 110–140% от номинальной выходной мощности; тип защиты — режим hiccup, восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита предусмотрена, тип защиты — режим hiccup, восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | LRS-150-12 |
| Рабочая температура | −30…+70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | до 5000 м |
| Дерейтирование по высоте | 5 °C/1000 м для высоты более 2000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | LRS-150-12 |
| Испытательное напряжение изоляции | I/P–O/P: 4 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | LRS-150-12 |
| MTBF | 2707,7 тыс. ч минимум, Telcordia SR-332; 558,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Раздел | Сведения |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, KC K60950-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, AS/NZS 62368.1 (по CB) |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤75% нагрузки), BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020, KC KN32, KN35 |
Габаритные и упаковочные данные
| Параметр | LRS-150-12 |
| Габариты | 159 × 97 × 30 мм |
| Масса | 0,42 кг |
| Упаковка | 30 шт. / 13,8 кг / 0,80 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Переменный вход AC/L |
| 2 | Переменный вход AC/N |
| 3 | Защитное заземление FG |
| 4, 5 | Выход постоянного напряжения −V |
| 6, 7 | Выход постоянного напряжения +V |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время включения измеряется при холодном первом запуске; быстрое включение и выключение питания может увеличить это время.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Дерейтирование температуры окружающей среды 5 °C/1000 м требуется при высоте эксплуатации выше 2000 м.
- Некоторые исполнения могут не иметь знака BIS; для получения информации следует обращаться к представителю Mean Well.
