LRS-150-15
LRS-150-15 - импульсный источник питания 150 Вт с одним выходом 15 В для промышленной электроники и автоматизации
Краткое назначение
Источник питания серии LRS-150-15 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В при мощности до 150 Вт, с применением в промышленной автоматике, системах управления и электронном оборудовании.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 150 | Номинальная мощность 150 Вт |
| 15 | Выходное напряжение 15 В |
Описание

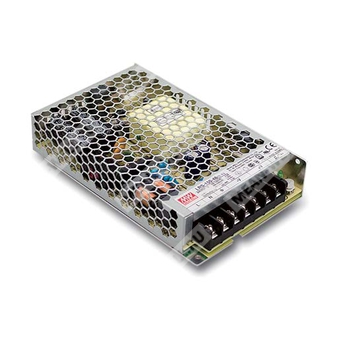

Серия LRS-150 представляет собой компактный закрытый источник питания с одним выходом и низкопрофильным исполнением высотой 30 мм. Модель LRS-150-15 выполнена с входом 115 В переменного тока или 230 В переменного тока, выбираемым переключателем, и формирует одно стабилизированное выходное напряжение 15 В.
Конструкция с металлической решетчатой крышкой улучшает теплоотвод, что позволяет работать с естественным воздушным охлаждением без вентилятора. Серия ориентирована на высокую эффективность, низкое собственное потребление без нагрузки и повышенную надежность при эксплуатации в промышленной среде.
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Устойчивость к импульсному входному перенапряжению 300 В переменного тока в течение 5 с.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Миниатюрное исполнение и низкий профиль 1U.
- Работа при температуре окружающей среды до 70 °C.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям стандартов IEC/BS EN/EN 60335-1, IEC/BS EN/EN 61558-1, 61558-2-16 для бытовых применений.
- Работа на высоте до 5000 м.
- Устойчивость к испытанию на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
- Светодиодная индикация наличия питания.
- Категория перенапряжения III.
- 100% испытание при полной нагрузке в режиме прогрева.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
Основные параметры
| Параметр | LRS-150-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ~ 18 В |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установления, нарастания | 500 мс, 30 мс / 230 В переменного тока при полной нагрузке; 500 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 40 мс / 230 В переменного тока; 35 мс / 115 В переменного тока при полной нагрузке |
| Типовая эффективность | 88,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 132 В переменного тока / 170 ~ 264 В переменного тока, переключение; 240 ~ 370 В постоянного тока при положении 230 В |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 3 А / 115 В переменного тока; 1,7 А / 230 В переменного тока |
| Пусковой ток | 60 А / 230 В переменного тока, холодный старт |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток нагрузки | 10 А |
| Диапазон тока нагрузки | 0 ~ 10 А |
| Номинальная выходная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Пульсации и шум | 150 мВ п-п |
Защита
| Вид защиты | Реализация |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности; режим прерывания с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 18,75 ~ 21,75 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Режим прерывания с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Высота эксплуатации | До 5000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤75% нагрузки), BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (для LRS-150-12) |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035; heavy industry level; EAC TP TC 020, KC KN32, KN35 (для LRS-150-12) |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, KC K60950-1 (для LRS-150-12), BIS IS13252(Part1):2010/IEC 60950-1:2005, AS/NZS 62368.1 (по CB) |
| Категория испытаний | Изделие рассматривается как компонент, устанавливаемый в конечное оборудование |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2707,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 558,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,8 кг; 0,80 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 241A |
| Терминальные выводы | 1 — DC OUTPUT -V; 2 — DC OUTPUT +V; 3 — FG; 4,5 — AC/L; 6,7 — AC/N |
| Крепление | Монтажные отверстия М3 |
| Световая индикация | LED |
| Подстройка | SVR1 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
4. Регулирование по сети измеряется при переходе от низкой линии к высокой линии на номинальной нагрузке.
5. Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
6. Время установления измеряется при первом включении на холодном старте. Быстрое повторное включение/выключение может увеличивать время установления.
7. Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Все испытания ЭМС проводятся при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
8. Для высоты эксплуатации выше 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
9. Некоторые модели могут поставляться без логотипа BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
