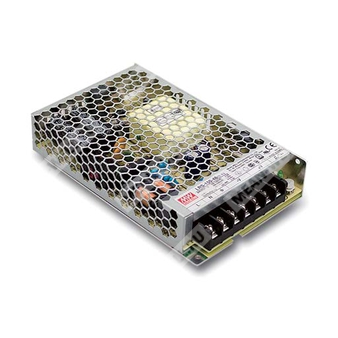

LRS-150-24 - импульсный источник питания 24 В для промышленной автоматики и электротехнических систем.
Краткое описание
LRS-150-24 — это закрытый одновыходной импульсный источник питания серии LRS-150 мощностью 150 Вт, рассчитанный на выходное напряжение 24 В постоянного тока. Изделие выполнено в низкопрофильном корпусе высотой 30 мм, рассчитано на работу от сети переменного тока 115 В или 230 В с переключаемым диапазоном входа, обладает высоким КПД, естественным охлаждением и полным набором защит.
Назначение
Источник предназначен для питания промышленной автоматики, систем управления, механического и электротехнического оборудования, электронных приборов и бытовых аппаратов, где требуется стабилизированное напряжение 24 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия закрытых источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Переключаемый диапазон входного напряжения сети переменного тока.
- Устойчивость к импульсному перенапряжению 300 В переменного тока в течение 5 секунд.
- Потребление без нагрузки менее 0,5 Вт.
- Компактное исполнение и низкий профиль 1U.
- Работа при температуре окружающей среды до 70 °C.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям безопасности для бытовой и промышленной аппаратуры.
- Работа на высоте до 5000 м.
- Устойчивость к испытанию на вибрацию 5G.
- Светодиодная индикация включения.
Области применения
- Промышленное оборудование автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовые приборы.
Параметры выхода
| Параметр | LRS-150-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 6,5 А |
| Диапазон тока | 0 ~ 6,5 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Параметры входа
| Параметр | LRS-150-24 |
| Диапазон входного напряжения | 85 ~ 132 В переменного тока / 170 ~ 264 В переменного тока переключением; 240 ~ 370 В постоянного тока при положении переключателя 230 В |
| Частота сети | 47 ~ 63 Гц |
| Входной ток | 3 А при 115 В переменного тока; 1,7 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Потребление без нагрузки | Менее 0,5 Вт |
| КПД | 89% |
| Время установки | 500 мс при 230 В переменного тока; 500 мс при 115 В переменного тока, при полной нагрузке |
| Время нарастания | 40 мс при 230 В переменного тока; 35 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 35 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | LRS-150-24 |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,8 ~ 33,6 В; тип защиты: отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Параметры окружающей среды
| Параметр | LRS-150-24 |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III; соответствие BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 м |
Электрическая прочность и изоляция
| Параметр | LRS-150-24 |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | LRS-150-24 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, одобрение по CB |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤75% нагрузки), BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | LRS-150-24 |
| MTBF | 2707,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 558,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,8 кг; 0,80 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Время установки измеряется при холодном первом запуске. Быстрое повторное включение питания может увеличить время установки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; при испытаниях ЭМС применяется монтаж на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Некоторые модели могут не иметь маркировки BIS; для получения информации следует обратиться в службу продаж MEAN WELL.
File Name: LRS-150-SPEC 2025-04-07
