LRS-150-36
LRS-150-36 - импульсный источник питания с одним выходом 36 В для промышленной и бытовой аппаратуры.
Назначение: сетевой AC/DC источник питания открытого исполнения для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 36 В.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 150 | Номинальная мощность 150 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Краткое описание

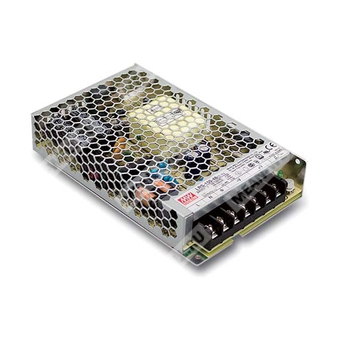

Серия LRS-150 представляет собой источник питания закрытого исполнения мощностью 150 Вт с одним выходом и низкопрофильной конструкцией высотой 30 мм. Модель рассчитана на работу от сети 115 В AC или 230 В AC, выбираемой переключателем, и обеспечивает линейку выходных напряжений 12 В, 15 В, 24 В, 36 В и 48 В. Для LRS-150-36 номинальное выходное напряжение составляет 36 В. Конструкция с металлической перфорированной крышкой улучшает теплоотвод, что позволяет работать при естественном охлаждении без вентилятора. Устройство имеет полный набор защит и предназначено для применения в промышленной автоматике, системах управления и в составе различного электротехнического оборудования.
Особенности
- Выбор входного диапазона AC переключателем.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 с.
- Потребление без нагрузки менее 0,5 Вт.
- Миниатюрное исполнение, высота 1U.
- Рабочая температура до 70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой техники.
- Работа на высоте до 5000 м.
- Устойчивость к вибрации 5G.
- Высокая эффективность, длительный ресурс и высокая надежность.
- Светодиодная индикация включения питания.
- Категория перенапряжения III.
- 100% испытание при полной нагрузке на прогонном режиме.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Бытовые приборы.
Электрические параметры
| Параметр | Значение для LRS-150-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 4,3 А |
| Диапазон тока | 0 ~ 4,3 А |
| Номинальная мощность | 154,8 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 32,4 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 132 В AC / 170 ~ 264 В AC, выбор переключателем; 240 ~ 370 В DC при положении переключателя 230 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 3 А при 115 В AC; 1,7 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Время запуска, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 35 мс при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Ток утечки | < 0,75 мА / 240 В AC |
Защиты
| Вид защиты | Реализация |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В; отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Короткое замыкание | Защита предусмотрена; режим восстановления — автоматический после устранения аварии |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, KC K60950-1 (только для LRS-150-12), BIS IS13252(Part1):2010 / IEC 60950-1:2005, AS/NZS 62368.1 (по CB), утверждено |
| Категория перенапряжения | III |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤75% нагрузки), BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (только для LRS-150-12) |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень heavy industry, EAC TP TC 020, KC KN32, KN35 (только для LRS-150-12) |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Коррекция по высоте | При высоте более 2000 м требуется дерейтирование температуры окружающей среды 5 °C/1000 м |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | 2707,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 558,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 0,42 кг |
| Габариты | 159 × 97 × 30 мм (Д × Ш × В) |
| Упаковка | 30 шт. / 13,8 кг / 0,80 CUFT |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Линейная стабилизация измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время запуска измеряется при холодном первом включении. Частое включение и выключение источника питания может увеличить время запуска.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
8. При рабочей высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
9. Некоторые исполнения могут не иметь логотип BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
