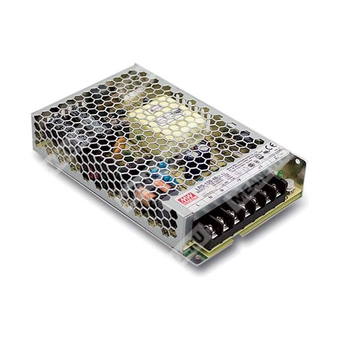

LRS-150F-12 — импульсный источник питания 12 В, 12,5 А для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 150 | Номинальная мощность 150 Вт |
| F | Полный диапазон входного напряжения |
| 12 | Выходное напряжение 12 В |
Назначение и краткое описание
LRS-150F-12 представляет собой одно выходной импульсный источник питания закрытого исполнения мощностью 150 Вт в низкопрофильном корпусе высотой 30 мм. Устройство рассчитано на питание широкого круга промышленной, электронной и бытовой аппаратуры, обеспечивает работу от сети переменного тока с полным диапазоном входа и оснащено полным набором защит.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает входной бросок 300 В переменного тока в течение 5 секунд.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Миниатюрные габариты и низкопрофильное исполнение 1U.
- Повышенная рабочая температура до 70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 и IEC/BS EN/EN 61558-1, 2-16 для бытовой аппаратуры.
- Работа на высоте до 5000 м.
- Стойкость к вибрации 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- 100% испытание под полной нагрузкой в режиме burn-in.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
Описание
Серия LRS-150F представляет собой одно выходные закрытые источники питания мощностью 150 Вт с низкопрофильной конструкцией высотой 30 мм. Применение полного диапазона входного напряжения 85–264 В переменного тока позволяет использовать изделие в сетях различного назначения. Для всей серии доступны выходные напряжения 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для LRS-150F-12 номинальное выходное напряжение составляет 12 В. Конструкция с металлической сетчатой оболочкой улучшает теплоотвод, что обеспечивает работу при естественной конвекции без вентилятора. Серия отличается высоким КПД до 90% и крайне малым потреблением без нагрузки, что снижает потери в конечной системе. Встроены полные функции защиты, а изделие соответствует международным требованиям безопасности и электромагнитной совместимости.
Таблицы параметров
Выход
| Параметр | Значение для LRS-150F-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0–12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 10,2–13,8 В |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД типовой | 87,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Входной ток, типовой | 3 А при 115 В переменного тока; 1,7 А при 230 В переменного тока |
| Пусковой ток, типовой | 60 А при 230 В переменного тока, холодный старт |
| Потребляемая мощность без нагрузки | Менее 0,5 Вт |
| Время установления, запуск | 500 мс при 230 В переменного тока; 500 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110–140% от номинальной выходной мощности; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 13,8–16,2 В; тип защиты — отключение выходного напряжения, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Напряжение изоляции вход–выход | 4 кВ переменного тока |
| Напряжение изоляции вход–земля | 2 кВ переменного тока |
| Напряжение изоляции выход–земля | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум, 500 В постоянного тока, 25 °C, 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -30 до +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C, от 0 до 50 °C |
| Высота эксплуатации | До 5000 м |
| Дерейтирование по высоте | 5 °C/1000 м при высоте выше 2000 м |
| Вибростойкость | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Механические характеристики
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 30 мм |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,8 кг; 0,80 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 2761,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 592,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC004, AS/NZS 62368.1 (по CB), BIS IS13252 (Part1):2010 / IEC 60950-1:2005, одобрено |
| Категория перенапряжения | III |
| Соответствие по напряжению категориям и стандартам | BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 м |
Примечания
| № | Примечание |
| 1 | Если не указано иное, все параметры измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной. |
| 6 | Время установления измеряется при первом холодном запуске. Быстрое включение и выключение питания может увеличить это время. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 8 | При высоте эксплуатации более 2000 м требуется дерейтирование температуры окружающей среды 5 °C на каждые 1000 м. |
| 9 | Некоторые модели могут не иметь логотипа BIS; для получения информации следует обращаться к продажам MEAN WELL. |
