LRS-150F-24

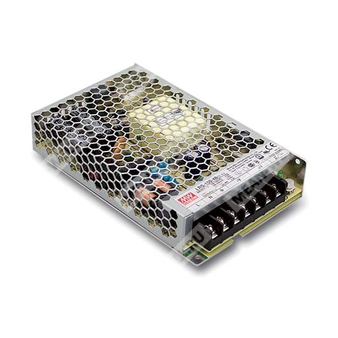

LRS-150F-24 - импульсный источник питания AC/DC для промышленной и бытовой аппаратуры мощностью 150 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 150 | Номинальная мощность 150 Вт |
| F | Исполнение с полным диапазоном входного напряжения |
| 24 | Номинальное выходное напряжение 24 В DC |
Назначение и общие сведения
Источник питания LRS-150F-24 относится к серии LRS-150F и представляет собой одно-выходной закрытый импульсный AC/DC источник питания. Изделие выполнено в низкопрофильном корпусе высотой 30 мм, рассчитано на работу с универсальным входом переменного тока 85–264 В AC и обеспечивает стабилизированное выходное напряжение 24 В постоянного тока.
Серия предназначена для применения в промышленной автоматизации, системах управления, электротехническом и электронном оборудовании, а также в бытовой аппаратуре. Конструкция с металлической сетчатой оболочкой улучшает теплоотвод, что позволяет обеспечивать работу без вентилятора при естественной конвекции воздуха.
Описание
LRS-150F-24 является источником питания мощностью 150 Вт с одним выходом, предназначенным для встроенного монтажа в конечное оборудование. Широкий диапазон входного напряжения, высокий КПД, малое энергопотребление на холостом ходу и набор встроенных защит делают изделие практичным решением для серийной аппаратуры, где важны компактность, надежность и соответствие требованиям промышленной эксплуатации.
Изделие рассчитано на эксплуатацию при температуре окружающей среды от -30 до +70 °C при воздушной конвекции. Для работы на высотах свыше 2000 м требуется снижение допустимой температуры окружающей среды.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Бытовая аппаратура.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к импульсу 300 В AC в течение 5 секунд.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Миниатюрное исполнение и низкопрофильный корпус форм-фактора 1U.
- Рабочая температура до 70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой аппаратуры.
- Рабочая высота до 5000 м.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
- Индикатор наличия выходного напряжения.
- Категория перенапряжения III.
- 100% испытание под полной нагрузкой на прогон.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,7 А при 230 В AC; 3 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | <0,75 мА при 240 В AC |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 секунд |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 6,5 А |
| Диапазон тока нагрузки | 0–6,5 А |
| Номинальная мощность | 156 Вт |
| Регулировка выходного напряжения | 21,6–28,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Пульсации и шум | 200 мВ п-п |
| КПД типовое | 89% |
| Время установления, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,8–33,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Рабочая высота | До 5000 м |
| Снижение допустимой температуры по высоте | 5 °C на 1000 м при высоте выше 2000 м |
Механические и надежностные параметры
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 30 мм |
| Масса | 0,42 кг |
| Упаковка | 30 шт. в упаковке; 13,8 кг; 0,80 CUFT |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| MTBF | 2761,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 592,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1/-2-16; GB 4943.1; BSMI CNS15598-1; EAC TP TC004; AS/NZS 62368.1 (по CB); BIS IS13252 (Part1):2010 / IEC 60950-1:2005 |
| Категория перенапряжения | III |
Таблица параметров для модификации LRS-150F-24
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Выходной ток | 6,5 А |
| Выходная мощность | 156 Вт |
| Диапазон регулировки напряжения | 21,6–28,8 В |
| Пульсации и шум | 200 мВ п-п |
| КПД типовое | 89% |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
4. Линейная стабилизация измеряется при изменении от нижнего уровня сети к верхнему при номинальной нагрузке.
5. Нагрузочная стабилизация измеряется при изменении нагрузки от 0% до 100% номинальной.
6. Время установления измеряется при холодном первом включении. Быстрое повторное включение и выключение источника питания может увеличить это время.
7. Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
8. Снижение допустимой температуры окружающей среды на 5 °C/1000 м требуется при рабочей высоте более 2000 м (6500 ft).
9. Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться к представителю MEAN WELL.
Монтаж и выводы
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Корпусное исполнение предусматривает клеммное подключение входа и выхода, а также заземление FG. Устройство предназначено для встроенной установки в конечную аппаратуру.
