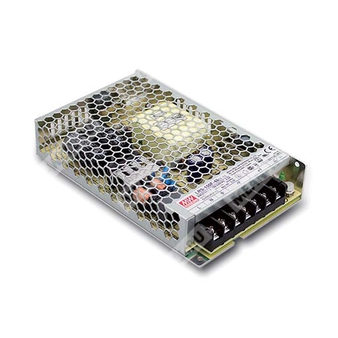

LRS-150F-36
LRS-150F-36 - закрытый импульсный источник питания 150 Вт с одним выходом для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LRS | Серия компактных импульсных источников питания Mean Well |
| Номинальная мощность | 150 | 150 Вт |
| Исполнение | F | Серия LRS-150F, низкопрофильное закрытое исполнение |
| Выходное напряжение | 36 | 36 В |
Назначение и общая характеристика
LRS-150F-36 — это закрытый однотактный источник питания AC/DC мощностью 150 Вт с одним выходом 36 В, предназначенный для промышленной автоматики, систем управления, оборудования и аппаратуры общего назначения.
Устройство выполнено в низкопрофильном корпусе высотой 30 мм, поддерживает универсальный диапазон сетевого входа и рассчитано на работу с естественным охлаждением без вентилятора. Серия ориентирована на высокую эффективность, малое потребление на холостом ходу и повышенную устойчивость к вибрации.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Потребление без нагрузки менее 0,5 Вт.
- Миниатюрное исполнение и низкий профиль 1U.
- Повышенная рабочая температура до 70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 и IEC/BS EN/EN 61558-1, 2-16 для бытовой аппаратуры.
- Рабочая высота до 5000 м.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
- Светодиодный индикатор включения.
- Категория перенапряжения III.
- Испытание полной нагрузкой в течение 100% времени при burn-in тесте.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Бытовая техника.
Описание
Серия LRS-150F представляет собой источник питания мощностью 150 Вт с одним выходом, выполненный в закрытом металлическом корпусе. Конструкция с металлической решетчатой оболочкой улучшает теплоотвод, что позволяет всей серии работать в диапазоне температур от -30 до +70 °C при естественной конвекции воздуха и без вентилятора.
При входном напряжении 85–264 В AC серия формирует варианты выходного напряжения 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для LRS-150F-36 номинальное выходное напряжение составляет 36 В. Источник питания обеспечивает высокий КПД, низкое потребление на холостом ходу и оснащен полным набором защитных функций.
Серия соответствует международным требованиям безопасности и подходит для применения в составе конечного оборудования, где требуется компактный и надежный источник питания с промышленной эксплуатационной пригодностью.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный ток | 4,3 А |
| Диапазон тока | 0–4,3 А |
| Номинальная мощность | 154,8 Вт |
| Пульсации и шум, максимум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 32,4–39,6 В |
| Допуск по напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC, 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 89% |
| Входной ток, типовое значение | 3 А при 115 В AC; 1,7 А при 230 В AC |
| Пусковой ток, типовое значение | 60 А при 230 В AC, холодный старт |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Время установки | 500 мс при 230 В AC; 500 мс при 115 В AC, при полной нагрузке |
| Время нарастания | 30 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2–64,8 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Выключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Поправка по высоте | Снижение допустимой температуры на 5 °C на 1000 м при высоте более 2000 м |
| Категория перенапряжения | III |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1/-2-16; GB 4943.1; BSMI CNS15598-1; EAC TP TC004; AS/NZS 62368.1 (по CB); BIS IS13252 (Part1):2010 / IEC 60950-1:2005 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/EN55014; BS EN/EN61000-3-2 Class A (≤80% load); GB17625.1; GB/T 9254.1; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2761,8 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 592,4 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,8 кг; 0,80 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется при переходе от минимального к максимальному сетевому напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время установки измеряется при холодном первом запуске. Быстрое включение и выключение источника питания может увеличить время установки.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания по ЭМС выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
- Для высот эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на каждые 1000 м.
- Некоторые исполнения могут не иметь логотипа BIS; требуется уточнение у поставщика Mean Well.
