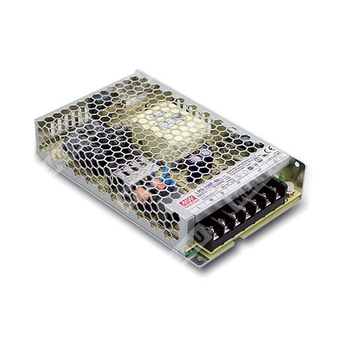

LRS-150F-48
LRS-150F-48 - закрытый AC/DC источник питания 48 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LRS | Серия источников питания LRS |
| 150 | Номинальная мощность 150 Вт |
| F | Исполнение серии LRS-F |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
Серия LRS-150F представляет собой закрытый источник питания с одним выходом мощностью 150 Вт и низкопрофильным исполнением высотой 30 мм. Модель LRS-150F-48 рассчитана на выдачу стабилизированного напряжения 48 В и ориентирована на применение в промышленной автоматизации, системах управления, электротехническом оборудовании, электронных приборах и бытовой аппаратуре.
Источник питания работает от универсальной сети переменного тока 85–264 В и допускает питание от постоянного напряжения 120–370 В. Конструкция с металлической сетчатой крышкой улучшает теплоотвод и обеспечивает работу с естественным воздушным охлаждением без вентилятора. Серия рассчитана на эксплуатацию при температуре окружающей среды от -30 до +70 °C с учетом дерейтинга.
Для модели предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Реализованы высокая эффективность, малое потребление холостого хода, индикация включения и стойкость к вибрации. Изделие соответствует требованиям международных стандартов безопасности и ЭМС.
Характеристики применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, аппаратура и устройства.
- Бытовая аппаратура.
Описание
LRS-150F-48 относится к серии 150 Вт источников питания с одним выходом, выполненных в закрытом корпусе с малой высотой. Серия использует широкий диапазон входного напряжения и формирует набор выходных напряжений 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для версии LRS-150F-48 номинальное выходное напряжение составляет 48 В.
Благодаря высокой эффективности, достигающей 90 %, и отсутствию вентилятора изделие подходит для применения в компактных устройствах и системах, где важны низкий уровень шума, надежность и длительный ресурс работы. Модель имеет полную систему защит и соответствует требованиям по безопасности для промышленного и бытового применения.
Параметры выхода
| Параметр | Значение для LRS-150F-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,3 А |
| Диапазон тока | 0–3,3 А |
| Номинальная мощность | 158,4 Вт |
| Диапазон подстройки выходного напряжения | 43,2–52,8 В |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85–264 В |
| Диапазон входного напряжения постоянного тока | 120–370 В |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1,7 А при 230 В AC; 3 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный запуск |
| Потребление без нагрузки | Менее 0,5 Вт |
| Время установления, включение | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–140 % от номинальной выходной мощности; тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 55,2–64,8 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надежность
| Параметр | Значение |
| MTBF | 2761,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 592,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,8 кг; 0,80 куб. фута |
Безопасность и ЭМС
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC004, AS/NZS 62368.1 (по CB), BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005.
Эмиссия ЭМС: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A при нагрузке ≤80 %, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020.
Помехоустойчивость ЭМС: соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020.
Конструктивные данные
Корпус металлический, с перфорированной крышкой для улучшения теплоотвода. Охлаждение — свободной конвекцией воздуха. Имеется светодиодный индикатор наличия питания и подстроечный элемент SVR1 для регулировки выходного напряжения в пределах допуска.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от нижнего уровня сети к верхнему при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100 % от номинальной.
- Время установления измеряется при холодном пуске. Быстрое включение и выключение источника питания может увеличить время установления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для высоты эксплуатации более 2000 м требуется снижение температуры на 5 °C на каждые 1000 м.
- Некоторые исполнения могут не иметь знака BIS; требуется уточнение у поставщика MEAN WELL.
| Назначение выводов | Обозначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
