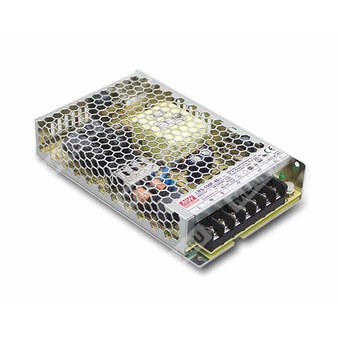

LRS-150F-5 - импульсный источник питания 150 Вт с одним выходом 5 В для промышленной аппаратуры.
Назначение
Источник питания серии LRS-150F предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 5 В для применения в промышленной автоматике, системах управления, электронике и бытовой аппаратуре.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия компактных импульсных источников питания в закрытом исполнении |
| 150 | Номинальная мощность 150 Вт |
| F | Исполнение серии с низкопрофильным металлическим корпусом и повышенной энергоэффективностью |
| 5 | Номинальное выходное напряжение 5 В |
Назначение и особенности
Серия LRS-150F представляет собой 150-ваттный источник питания с одним выходом, закрытого типа, с низкопрофильным исполнением высотой 30 мм. Устройство рассчитано на универсальный вход 85–264 В переменного тока и обеспечивает линейку выходных напряжений 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для модификации LRS-150F-5 предусмотрено выходное напряжение 5 В.
Конструкция с металлической сетчатой крышкой улучшает теплоотвод, что позволяет работать в диапазоне температур от -30 до +70 °C при естественной конвекции без вентилятора. Источник питания отличается низким потреблением без нагрузки, высокой эффективностью и наличием полного комплекса защит.
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовые приборы
Описание
LRS-150F-5 — импульсный источник питания мощностью 150 Вт с одним выходом, предназначенный для широкого круга промышленных применений. Серия использует универсальный вход 85–264 В переменного тока и обеспечивает высокую энергоэффективность до 90%. Металлический корпус с сетчатой конструкцией способствует эффективному рассеянию тепла. Устройство рассчитано на работу без принудительного охлаждения, с воздушной конвекцией, и характеризуется низким потреблением мощности на холостом ходу — менее 0,5 Вт.
Источник питания соответствует требованиям международных норм безопасности и электромагнитной совместимости, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также светодиодную индикацию включения питания.
Основные особенности
- Универсальный вход переменного тока / полный диапазон
- Выдерживает бросок 300 В переменного тока в течение 5 секунд
- Потребление без нагрузки менее 0,5 Вт
- Миниатюрные габариты и низкопрофильное исполнение 1U
- Высокая рабочая температура до 70 °C
- Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
- Охлаждение естественной конвекцией
- Соответствие IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой аппаратуры
- Высота эксплуатации до 5000 м
- Выдерживает вибрацию 5G
- Высокая эффективность, длительный срок службы и высокая надежность
- Светодиодный индикатор включения питания
- Категория перенапряжения III
- Испытание на работу при 100% полной нагрузке
- 3 года
Выходные параметры
| Параметр |
LRS-150F-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 22 А |
| Диапазон тока | 0–22 А |
| Номинальная мощность | 110 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Пульсации и шум, не более | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения | 85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 3 А при 115 В переменного тока; 1,7 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Потребление без нагрузки | Менее 0,5 Вт |
| КПД тип. | 85% |
Параметры времени
| Параметр |
Значение |
| Время установки, подъема и нарастания | 500 мс, 30 мс / 230 В переменного тока; 500 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 230 В переменного тока; 12 мс / 115 В переменного тока при полной нагрузке |
Защиты
| Защита |
Уровень срабатывания / режим |
| Перегрузка | 110–140% от номинальной выходной мощности; режим прерывистый, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75–6,75 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III; соответствие BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение | I/P–O/P: 4 кВ переменного тока; I/P–FG: 2 кВ переменного тока; O/P–FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC004, AS/NZS 62368.1 (по CB), BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A (≤80% нагрузки), GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF | 2761,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 592,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт. / 13,8 кг / 0,80 куб. фута |
Подключение и механическое исполнение
| Номер вывода |
Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется при изменении от низкого до высокого уровня входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установки измеряется при первом холодном запуске; частое включение и выключение может увеличить это время.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС проводились при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для высоты эксплуатации более 2000 м требуется снижение температуры на 5 °C на 1000 м.
- Некоторые модели могут поставляться без знака BIS.
