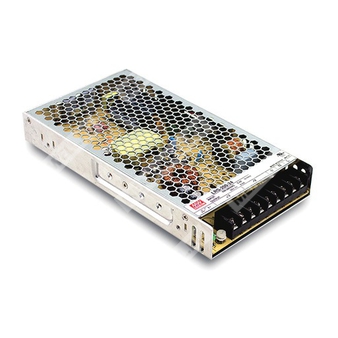

LRS-200-12
LRS-200-12 - 200-ваттный закрытый импульсный источник питания с одним выходом для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
Источник питания LRS-200-12 относится к серии компактных закрытых AC/DC преобразователей с одним выходом, предназначенных для питания промышленной автоматики, систем управления, электротехнического и электронного оборудования. Модель выполнена в низкопрофильном корпусе высотой 30 мм, рассчитана на работу с естественным воздушным охлаждением без вентилятора и допускает выбор диапазона входного напряжения переключателем. Конструкция обеспечивает высокую эффективность, встроенные защиты и стабильную работу в широком диапазоне условий эксплуатации.
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Устойчивость к импульсному входному перенапряжению 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения питания.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание при 100% полной нагрузке.
- Рабочая температура до 70 °C.
- Рабочая высота применения до 5000 м.
- Высокая эффективность, длительный срок службы и высокая надежность.
Области применения
- Промышленное технологическое оборудование.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
LRS-200-12 представляет собой источник питания мощностью 200 Вт с одним выходом в закрытом исполнении и низкопрофильной конструкцией. В серии реализованы варианты с входом 115 В AC или 230 В AC, выбираемым переключателем, а также линейка выходных напряжений 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для модели LRS-200-12 номинальное выходное напряжение составляет 12 В DC. Металлический корпус с перфорированной структурой улучшает теплоотвод, что позволяет эксплуатировать изделие в диапазоне температур от -25 до +70 °C при охлаждении естественной конвекцией без вентилятора. Серия ориентирована на применение в промышленных системах, где требуются компактность, высокий КПД, малая собственная мощность без нагрузки и наличие полного набора защит.
Расшифровка партномера LRS-200-12
| Обозначение | Расшифровка |
| LRS | Серия источников питания |
| 200 | Номинальная выходная мощность 200 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 17 А |
| Диапазон тока | 0 ~ 17 А |
| Номинальная мощность | 204 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Защита от перегрузки | 110 ~ 140% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 240 ~ 370 В DC при положении 230 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 87,5% |
| Входной ток | 4 А при 115 В AC / 2,2 А при 230 В AC |
| Пусковой ток | Холодный старт 60 А при 115 В AC / 60 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Время установки | 1500 мс при 230 В AC, 1500 мс при 115 В AC, при полной нагрузке |
| Время нарастания | 50 мс при 230 В AC, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 12 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, с учетом графика дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Надежность
| Параметр | Значение |
| MTBF | 2346,6 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF | 279,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1, GB 4943.1, BIS IS13252(Part1):2010/IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| ЭМС излучение | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 30 мм |
| Масса | 0,66 кг |
| Упаковка | 15 шт. / 10,9 кг / 0,67 CUFT |
Подключение
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | Выход -V |
| 7~9 | Выход +V |
Примечания
1. Все параметры, явно не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и по нагрузке.
4. Регулирование по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время установки измеряется при холодном первом пуске. Очень быстрое включение и выключение источника питания может увеличить время установки.
7. Способность выдерживать пиковой перегрузочный режим 150% встроена для 12~48 В на время до 1 секунды. При подаче пиковой нагрузки более 1 секунды LRS-200 переходит в режим hiccup и восстанавливается после возврата к номинальному току.
8. Для высоты эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м.
9. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания по ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
10. Данный источник питания не соответствует требованиям по гармоническому току, установленным BS EN/EN61000-3-2. Не применять его при следующих условиях: если конечное устройство используется в Европейском союзе; если конечное устройство подключается к общественной сети с номинальным напряжением 220 В AC и выше; если источник питания установлен в конечном устройстве со средней или непрерывной входной мощностью более 75 Вт либо относится к части системы освещения. Исключение: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
11. RCM указывается на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
12. Для части моделей знак BIS может отсутствовать; для уточнения следует обращаться в отдел продаж MEAN WELL.
