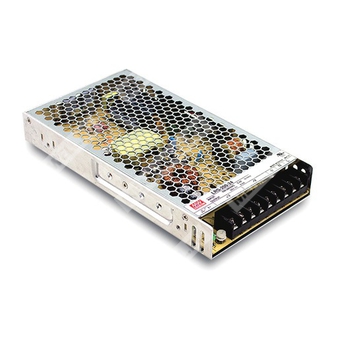

LRS-200-15 — импульсный источник питания 200 Вт с одним выходом для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LRS | Серия источников питания Mean Well LRS |
| Номинальная мощность | 200 | 200 Вт |
| Номинальное выходное напряжение | 15 | 15 В постоянного тока |
Назначение и общие сведения
Источник питания LRS-200-15 относится к серии LRS-200 и представляет собой закрытый одно-выходной импульсный блок питания мощностью 200 Вт в низкопрофильном исполнении. Изделие рассчитано на питание промышленной автоматики, систем управления, электротехнического и электронного оборудования, измерительных и аппаратных комплексов.
Модель выполнена с естественным воздушным охлаждением без вентилятора, поддерживает переключаемый входной диапазон, имеет полный набор защит и рассчитана на эксплуатацию в промышленной среде.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Устойчивость к импульсному перенапряжению на входе до 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение 1U.
- Испытание на вибрацию 5G.
- Светодиодная индикация включения.
- Потребление холостого хода менее 0,75 Вт.
- Испытание на 100% нагрузки в режиме burn-in.
- Работа при температуре окружающей среды до 70 °C.
- Работа на высоте до 5000 м.
- Высокий КПД, увеличенный срок службы и высокая надежность.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Серия LRS-200 — это линейка импульсных источников питания закрытого типа с одним выходом, выполненных в металлическом сетчатом корпусе. Низкопрофильная конструкция высотой 30 мм обеспечивает удобство интеграции в компактные изделия.
Питание осуществляется от сети 115 В или 230 В переменного тока с выбором диапазона переключателем. Серия включает исполнения с выходными напряжениями 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для модели LRS-200-15 номинальное выходное напряжение составляет 15 В. Серия обеспечивает высокий КПД до 90%, что в сочетании с металлическим сетчатым корпусом улучшает теплоотвод и позволяет работать в диапазоне температур от -25 °C до +70 °C при естественной конвекции без вентилятора.
Дополнительно источник имеет крайне низкое энергопотребление без нагрузки, что позволяет применять его в системах с повышенными требованиями к экономичности и тепловому режиму. Устройство соответствует международным требованиям безопасности, в том числе IEC/UL 62368-1.
Расшифровка партномера
| Элемент маркировки | Расшифровка |
| LRS | Серия источников питания |
| 200 | Номинальная мощность 200 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 14 А |
| Диапазон выходного тока | 0 ~ 14 А |
| Номинальная выходная мощность | 210 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5 ~ 18 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1500 мс, 50 мс при 230 В переменного тока; 1500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение; 240 ~ 370 В постоянного тока при положении переключателя на 230 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 4 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток | 60 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Входное перенапряжение | 300 В переменного тока в течение 5 секунд |
| Эффективность | 88% |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110 ~ 140% от номинальной выходной мощности |
| Режим при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 18 ~ 21 В |
| Режим при перенапряжении | Выключение и фиксация выхода; для восстановления требуется повторное включение питания |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | до 5000 м |
Надежность и масса-габаритные характеристики
| Параметр | Значение |
| MTBF | 2346,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 279,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,66 кг |
| Упаковка | 15 шт. / 10,9 кг / 0,67 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1, GB 4943.1, BIS IS13252 (Part1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| Уровень категории перенапряжения | Категория III, по EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС излучение | Соответствует BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
| ЭМС помехоустойчивость | Соответствует BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по входному напряжению и по нагрузке.
- Стабилизация по входному напряжению измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время запуска измеряется при первом холодном старте. Быстрое повторное включение и выключение источника питания может увеличить время запуска.
- Кратковременная пиковая нагрузочная способность 150% встроена для моделей 12 ~ 48 В на время до 1 секунды. При превышении 1 секунды источник переходит в режим hiccup и восстанавливается после возврата к номинальному току при 115/230 В переменного тока.
- При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Данный источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2. Не применять его при использовании в Европейском союзе, подключении к сети 220 В переменного тока и выше, если входная мощность конечного устройства превышает 75 Вт либо изделие относится к системе освещения.
- Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM носит добровольный характер и соответствует требованиям IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые модели могут не иметь логотипа BIS; для уточнения следует обратиться в отдел продаж MEAN WELL.
Сведения о выводах
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход постоянного тока -V |
| 7 ~ 9 | Выход постоянного тока +V |
Механическое исполнение
Корпус типа Case No. 207. Размеры: 215 × 115 × 30 мм. Предусмотрены монтажные отверстия под винты M4 с креплением с обеих сторон. На корпусе размещены клеммный блок, регулировка выходного напряжения +V ADJ. и светодиод индикации LED.
