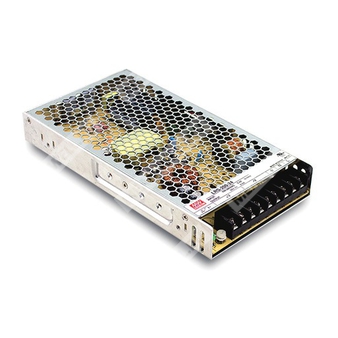

LRS-200-24 - импульсный источник питания 24 В 8,8 А мощностью 200 Вт для промышленного оборудования.
Назначение и особенности
Модель LRS-200-24 относится к серии LRS-200 — одновыходным источникам питания в закрытом исполнении с низкопрофильной конструкцией. Устройство предназначено для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 24 В для питания промышленных систем, средств автоматики, измерительной и электронной аппаратуры.
Источник питания рассчитан на работу от сети 115/230 В AC с выбором диапазона входного напряжения переключателем. Конструкция с металлической перфорированной крышкой обеспечивает охлаждение за счёт свободной конвекции воздуха без вентилятора. Серия ориентирована на высокую удельную мощность, повышенную энергоэффективность и эксплуатацию в широком температурном диапазоне.
Расшифровка партномера
| Элемент обозначения | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В |
Ключевые особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к сетевому импульсу 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Низкопрофильное исполнение 1U.
- Испытание на вибрацию 5G.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- 100% испытание при полной нагрузке на этапе приработки.
- Работа при температуре до 70 °C.
- Высокий КПД и повышенная надёжность.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Основные параметры
| Параметр | Значение |
| Модель | LRS-200-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 8,8 А |
| Диапазон тока | 0–8,8 А |
| Номинальная мощность | 211,2 Вт |
| Диапазон регулировки выходного напряжения | 21,6–28,8 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 50 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| КПД тип. | 89,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В AC / 180–264 В AC, выбор переключателем; 240–370 В DC (при включённом 230 В AC режиме) |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 4 А / 115 В AC; 2,2 А / 230 В AC |
| Пусковой ток тип. | 60 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 8,8 А |
| Диапазон тока нагрузки | 0–8,8 А |
| Номинальная мощность | 211,2 Вт |
| Пульсации и шум макс. | 150 мВ п-п |
| Диапазон подстройки напряжения | 21,6–28,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защиты
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Режим при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,8–33,6 В |
| Режим при перенапряжении | Отключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25...+70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибростойкость | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Допустимая высота эксплуатации | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 2346,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 279,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,66 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 10,9 кг |
| Объём упаковки | 0,67 CUFT |
Безопасность и соответствие
| Параметр | Значение |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-200-12/24), GB 4943.1, BIS IS13252 (Part1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| EMC помехоустойчивость | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24) |
| EMC излучение | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24) |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время установки измеряется при холодном первом запуске. Частое быстрое включение и выключение источника питания может увеличивать время установки.
- Для моделей 12–48 В встроена способность к кратковременной пиковой нагрузке до 150% в течение 1 секунды. При превышении 1 секунды источник питания переходит в режим hiccup и восстанавливается после возврата к номинальному току.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания EMC выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- Для моделей LRS-200 источник питания не соответствует требованиям по гармоническому току BS EN/EN61000-3-2 в следующих условиях: применение в Европейском союзе; подключение к сети общего пользования с номинальным напряжением 220 В AC и выше; установка в конечные изделия со средней или непрерывной входной мощностью более 75 Вт либо в состав системы освещения. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM приведён на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
- Некоторые модели могут не иметь логотип BIS; для уточнения требуется обращение к представителю MEAN WELL.
Конструктив и подключения
| Параметр | Значение |
| Тип корпуса | Закрытый, металлическая решётчатая крышка |
| Охлаждение | Свободная конвекция воздуха, без вентилятора |
| Тип монтажа | Корпус с креплением винтами |
| Клеммы входа | AC/L, AC/N, FG |
| Клеммы выхода | DC OUTPUT -V, DC OUTPUT +V |
| Подстройка | Регулировка выходного напряжения |
| Индикация | Светодиод наличия питания |
