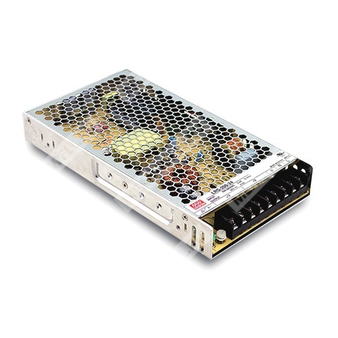

LRS-200-36
LRS-200-36 - импульсный источник питания 36 В постоянного тока для промышленного оборудования.
Назначение и общие сведения
Серия LRS-200 представляет собой закрытые одно-выходные импульсные источники питания мощностью 200 Вт с низкопрофильным исполнением. Модель LRS-200-36 обеспечивает выходное напряжение 36 В и предназначена для применения в промышленной автоматике, системах управления, электротехническом и измерительном оборудовании.
Изделие рассчитано на работу с сетевым входом 115 В AC или 230 В AC с переключением диапазона, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также рассчитано на охлаждение за счет естественной конвекции без вентилятора.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия источников питания |
| 200 | Номинальная мощность серии: 200 Вт |
| 36 | Выходное напряжение: 36 В |
Особенности
- Диапазон входного напряжения AC выбирается переключателем.
- Устойчивость к импульсному перенапряжению на входе 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание полной нагрузкой в течение 100% времени burn-in.
- Рабочая температура до 70 °C.
- Возможность работы на высоте до 5000 м.
- Высокая эффективность, длительный срок службы и высокая надежность.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Основные параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,9 А |
| Диапазон тока | 0 ~ 5,9 А |
| Номинальная мощность | 212,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1500 мс, 50 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, переключение; 240 ~ 370 В DC (при включенном режиме 230 В AC) |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 89,5% |
| Входной ток типовой | 2,2 А / 230 В AC |
| Пусковой ток типовой | 60 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Короткое замыкание | 3,3 ~ 36 В: режим прерывистой защиты с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 41,4 ~ 46,8 В; режим отключения с защёлкой, для восстановления требуется повторное включение питания |
| Перегрев | 3,3 ~ 36 В: режим прерывистой защиты с автоматическим восстановлением после устранения неисправности |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 2346,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 279,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-200-12/24), GB 4943.1, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| Иммунитет ЭМС | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24) |
| Излучение ЭМС | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24) |
Прочее
| Параметр | Значение |
| Размеры | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 15 шт. / 10,9 кг / 0,67 куб. фута |
| Серия и тип корпуса | Серия LRS-200, закрытый тип, низкопрофильное исполнение 1U |
Характеристики по вариантам серии
Для модели LRS-200-36 актуальны параметры подгруппы 36 В из таблицы серии:
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,9 А |
| Диапазон тока | 0 ~ 5,9 А |
| Номинальная мощность | 212,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки | 32,4 ~ 39,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Защита от перегрева | 3,3 ~ 36 В: режим прерывистой защиты с автоматическим восстановлением после устранения неисправности |
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Стабилизация по сети измеряется от нижней границы диапазона до верхней при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время запуска измеряется при холодном первом включении. Очень быстрое повторное включение и выключение питания может увеличить время запуска.
7. Возможность кратковременной пиковой нагрузки 150% встроена для моделей 12~48 В на время до 1 секунды. При подаче пиковой нагрузки более 1 секунды LRS-200 переходит в режим прерывистой защиты и восстанавливается после возврата к номинальному току.
8. Для высоты более 2000 м требуется температурное снижение нагрузки 5 °C на 1000 м.
9. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
10. Данный источник питания не соответствует требованиям по гармоническому току BS EN/EN61000-3-2 и не должен применяться в условиях, указанных в документе для соответствующих конечных устройств.
11. RCM указывается на добровольной основе и соответствует стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
12. Некоторые модели могут не иметь логотипа BIS; для получения информации следует обратиться в службу продаж MEAN WELL.
Схема подключения выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | Выход постоянного тока -V |
| 7~9 | Выход постоянного тока +V |
Дополнительные сведения
Корпус исполнения Case No. 207, классическая схема с клеммным подключением, светодиодной индикацией и регулировкой выходного напряжения с помощью подстроечного элемента +V ADJ. Устройство рассчитано на установку в составе промышленной аппаратуры и требует соблюдения рекомендаций по тепловому режиму, высоте эксплуатации и правилам монтажа.
