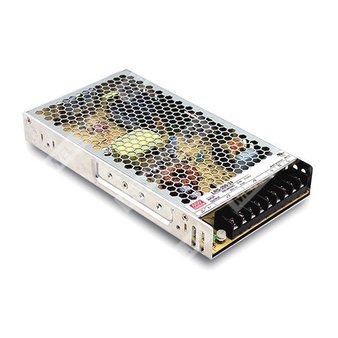

LRS-200-48 - импульсный источник питания 48 В, 200 Вт для промышленной автоматики и электронной аппаратуры.
Краткое описание
MEAN WELL LRS-200-48 — это одно выходной закрытый импульсный источник питания мощностью 200 Вт с низкопрофильным исполнением. Модель предназначена для питания промышленной автоматики, систем управления, электрического и электронного оборудования, а также приборов и аппаратуры, требующих стабилизированного постоянного напряжения 48 В.
Источник питания выполнен с переключаемым входом 115/230 В переменного тока, естественным воздушным охлаждением без вентилятора и металлическим корпусом с улучшенным теплоотводом. Серия рассчитана на работу в широком диапазоне температур и соответствует требованиям промышленной и электрической безопасности, указанным в документе.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания MEAN WELL LRS |
| 200 | Номинальная мощность серии 200 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
Источник питания предназначен для применения в:
- промышленной автоматике;
- системах промышленного управления;
- механическом и электротехническом оборудовании;
- электронных приборах, устройствах и аппаратуре.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к пусковому перенапряжению 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения.
- Потребление энергии на холостом ходу менее 0,75 Вт.
- Испытание при 100% полной нагрузке.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Высокий КПД и повышенная надежность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 4,4 А |
| Диапазон тока | 0 ~ 4,4 А |
| Номинальная мощность | 211,2 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2 ~ 52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД тип. | 90% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение; 240 ~ 370 В постоянного тока при положении 230 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток тип. | 2,2 А при 230 В переменного тока |
| Пусковой ток тип. | 60 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Время запуска, нарастания | 1500 мс, 50 мс при 230 В переменного тока; 1500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Перегрузка, режим работы | Для 3,3 ~ 36 В: прерывистый режим с автоматическим восстановлением после устранения причины неисправности |
| Перегрузка, режим работы | Для 48 В: отключение с защелкиванием выхода; для восстановления требуется повторное включение питания |
| Перенапряжение | 55,2 ~ 64,8 В |
| Перегрев, режим работы | Для 3,3 ~ 36 В: прерывистый режим с автоматическим восстановлением после устранения причины неисправности |
| Перегрев, режим работы | Для 48 В: отключение с защелкиванием выхода; для восстановления требуется повторное включение питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | 2346,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 279,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 15 шт. / 10,9 кг / 0,67 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-200-12/24), GB 4943.1, BIS IS13252 (Часть 1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| ЭМС помехоустойчивость | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
| ЭМС излучение | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время запуска измеряется при холодном первом включении. Быстрое многократное включение и выключение может увеличить время запуска.
- Способность к пиковой нагрузке 150% встроена для моделей 12 ~ 48 В на время до 1 секунды. При подаче пиковой нагрузки более 1 секунды LRS-200 переходит в прерывистый режим и восстанавливается после возврата к номинальному току при 115/230 В переменного тока.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания по ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- Данный источник питания не соответствует требованиям по гармоническому току BS EN/EN61000-3-2. Не применять его в следующих случаях: если конечное устройство используется в Европейском союзе; если оно подключено к публичной сети с номинальным напряжением 220 В переменного тока или выше; если источник питания установлен в конечном устройстве со средней или непрерывной входной мощностью более 75 Вт либо относится к части системы освещения. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM приведен на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
- Некоторые модели могут не иметь знака BIS; для получения дополнительной информации следует обратиться в MEAN WELL.
