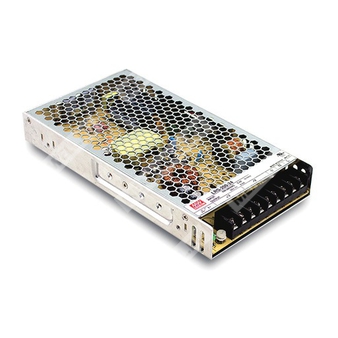

LRS-200-5 - импульсный источник питания 200 Вт с одним выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LRS |
Серия источников питания MEAN WELL LRS |
| 200 |
Номинальная выходная мощность 200 Вт |
| 5 |
Номинальное выходное напряжение 5 В |
Назначение и особенности
LRS-200-5 — это компактный закрытый импульсный источник питания серии LRS-200 с одним выходом, рассчитанный на выдачу 5 В постоянного тока при мощности до 200 Вт. Устройство предназначено для промышленной автоматики, систем управления, электротехнического оборудования и электронных устройств, где требуется надежное питание низковольтной нагрузки.
Конструкция выполнена в низкопрофильном исполнении высотой 30 мм, с охлаждением за счет свободной конвекции воздуха без вентилятора. Питание может подаваться от сети переменного тока с выбором диапазона 115 В AC или 230 В AC переключателем. Изделие обладает расширенным набором защит, повышенной вибростойкостью и рассчитано на эксплуатацию в промышленных условиях.
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Устойчивость к броску 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Низкопрофильное исполнение 1U.
- Выдерживает вибрацию 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание на 100% полной нагрузке при прогоне.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Высота установки до 5000 м.
- Высокий КПД, большой ресурс и высокая надежность.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Серия LRS-200 представляет собой источник питания промышленного класса с одним выходом, выполненный в металлическом корпусе с перфорированной крышкой, что улучшает теплоотвод. Серия ориентирована на применение там, где требуется компактный и экономичный источник питания с высокой эффективностью.
Для модели LRS-200-5 номинальное выходное напряжение составляет 5 В. В составе серии предусмотрены также исполнения на 3,3 В, 4,2 В, 12 В, 15 В, 24 В, 36 В и 48 В. Устройство соответствует требованиям по безопасности и рассчитано на работу в широком диапазоне условий эксплуатации.
Расшифровка партномера
| Позиция |
Значение |
| LRS |
Серия источников питания |
| 200 |
Номинальная выходная мощность 200 Вт |
| 5 |
Выходное напряжение 5 В |
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
40 А |
| Диапазон тока |
0…40 А |
| Номинальная выходная мощность |
200 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
4,5…5,5 В |
| Допуск по выходному напряжению |
±3,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±2,0% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90…132 В AC / 180…264 В AC, выбор переключателем; 240…370 В DC при положении переключателя 230 В AC |
| Диапазон частоты сети |
47…63 Гц |
| Входной ток |
4 А при 115 В AC / 2,2 А при 230 В AC |
| Пусковой ток |
60 А при 115 В AC / 60 А при 230 В AC, холодный запуск |
| Потребляемый ток без нагрузки |
Менее 0,75 Вт |
| Устойчивость к перенапряжению на входе |
300 В AC в течение 5 секунд |
| Типовое время установки / нарастания |
1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| КПД |
87% |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
110…140% от номинальной выходной мощности |
| Защита от перегрева |
При 3,3…36 В — режим hiccup, автоматическое восстановление после устранения аварии; для 48 В — отключение с фиксацией выхода, восстановление повторным включением питания |
| Защита от перенапряжения |
Для 3,3…36 В — режим hiccup, автоматическое восстановление после устранения аварии; для 48 В — отключение с фиксацией выхода, восстановление повторным включением питания |
| Защита от короткого замыкания |
Для 3,3…36 В — режим hiccup, автоматическое восстановление после устранения аварии; для 48 В — отключение с фиксацией выхода, восстановление повторным включением питания |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−25…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Высота эксплуатации |
До 5000 м |
| Снижение параметров по высоте |
Требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м при высоте более 2000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3,75 кВ AC |
| Испытательное напряжение изоляции вход-земля |
2 кВ AC |
| Испытательное напряжение изоляции выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и ресурс
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
2346,6 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F |
279,4 тыс. ч, минимум, при 25 °C |
Массо-габаритные параметры
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 30 мм |
| Масса |
0,66 кг |
| Упаковка |
15 шт. / 10,9 кг / 0,67 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-200-12/24), GB 4943.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| Устойчивость к помехам |
Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
| Эмиссия помех |
Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-200-12/24 только) |
| Категория перенапряжения |
III |
| Высота по требованиям безопасности |
До 2000 м |
Примечания
| 1 |
Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает погрешность установки, нестабильность по линии и нестабильность по нагрузке. |
| 4 |
Нестабильность по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке. |
| 5 |
Нестабильность по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки. |
| 6 |
Время установления измеряется при первом холодном запуске. Частое быстрое включение и выключение может увеличить время установления. |
| 7 |
Пиковая нагрузочная способность 150% встроена для исполнения 12…48 В на время до 1 секунды. При превышении 1 секунды источник питания переходит в режим hiccup и восстанавливается после возврата нагрузки к номинальному току. |
| 8 |
При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м. |
| 9 |
Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 10 |
Данный источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2. Не применять его в изделиях, работающих в Европейском союзе и подключенных к общественной сети 220 В AC и выше, если суммарная или средняя входная мощность конечного устройства превышает 75 Вт либо изделие относится к светотехнической системе. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с мощностью не более 200 Вт. |
| 11 |
RCM указывается на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS по AS/NZS 4417.1. |
| 12 |
На части изделий может отсутствовать знак BIS; для уточнения следует обратиться в MEAN WELL. |
