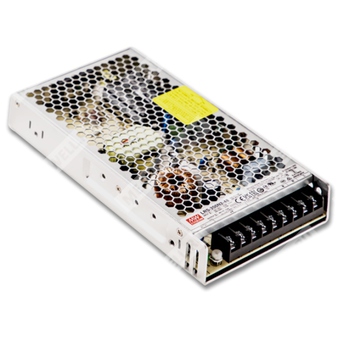

LRS-200N2-12 - 200-ваттный одновыходный источник питания с высоким пиковым режимом для промышленного оборудования.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 200 | Номинальная мощность 200 Вт |
| N2 | Версия серии с высоким пиковым выходным режимом |
| 12 | Выходное напряжение 12 В |
Назначение и основные особенности
Источник питания LRS-200N2-12 представляет собой закрытый одновыходный AC/DC преобразователь мощностью 200 Вт в низкопрофильном исполнении высотой 30 мм. Устройство рассчитано на питание от сети переменного тока с выбором входного диапазона переключателем и предназначено для применения в промышленной автоматике, системах управления, механическом и электрическом оборудовании, а также в электронных приборах и аппаратурах.
Модель поддерживает кратковременную работу с пиковой нагрузкой до 200% от номинальной мощности, что позволяет использовать её в приводах, электромеханических нагрузках и системах с повышенным стартовым током. Охлаждение выполнено за счёт естественной конвекции без вентилятора. Конструкция с металлическим сетчатым корпусом улучшает тепловой отвод.
Особенности
- Выбираемый переключателем диапазон входного напряжения AC.
- Выдерживание входного перенапряжения 300 В AC в течение 5 секунд.
- Пиковая мощность до 200%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Соответствие требованиям IEC/BS EN/EN 61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 1 Вт.
- Категория перенапряжения III.
- Работа при температуре до 70 °C.
- Высокая эффективность, увеличенный ресурс и высокая надёжность.
Применение
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
Основные электрические параметры
| Параметр | Значение для LRS-200N2-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 17 А |
| Диапазон тока | 0…17 А |
| Номинальная мощность | 204 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2…13,8 В |
| Допуск выходного напряжения | ±1,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В AC / 180…264 В AC, выбор переключателем; 240…370 В DC при положении переключателя 230 В AC |
| Диапазон частоты | 47…63 Гц |
| КПД, тип. | 87,5% |
| Входной ток, тип. | 4,1 А при 115 В AC / 2,4 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 115 В AC / 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
| Время запуска и нарастания | 1300 мс, 50 мс при 230 В AC; 1300 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защитные функции
| Защита | Срабатывание |
| Перегрузка | Выходная мощность более 105% от номинальной в течение более 5 секунд — отключение выходного напряжения с последующим восстановлением после повторного включения. При превышении 200% от номинала — режим срыва, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 13,8…16,2 В; отключение с фиксацией, восстановление после повторного включения питания. |
| Перегрев | Отключение с фиксацией, восстановление после повторного включения питания. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ AC; вход/FG: 2 кВ AC; выход/FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и срок службы
| Параметр | Значение |
| MTBF | 2089,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 243,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Массо-габаритные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,66 кг |
| Упаковка | 15 шт. / 10,7 кг / 0,67 куб. фута |
Нормативы и соответствие
- IEC/UL 62368-1.
- BSMI CNS15598-1.
- EAC TP TC 004.
- BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005, кроме версии 48 В.
- GB 4943.1.
- BS EN/EN 61558-1.
- BS EN/EN 61558-2-16.
- AS/NZS 61558.1/2.16.
- AS/NZS 62368.1.
- EMC emission: соответствие BSMI CNS15936 и EAC TP TC 020.
- EMC immunity: соответствие BS EN/EN 55035 и EAC TP TC 020.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Время запуска измеряется при первом холодном включении. Частое включение и выключение может увеличить время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания EMC выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- Данный источник питания не соответствует требованиям по гармоническому току BS EN/EN 61000-3-2. Не допускается применение при использовании конечного устройства в Европейском союзе, при подключении к общественной сети с номинальным напряжением 220 В AC и выше, если источник питания установлен в конечном устройстве со средней или непрерывной входной мощностью более 75 Вт либо относится к системе освещения.
- Исключение: источники питания, применяемые в профессиональном оборудовании с суммарной номинальной входной мощностью более 1000 Вт, а также в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязаны соответствовать BS EN/EN 61000-3-2.
- RCM носит добровольный характер и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
Механическое исполнение и подключение
| Параметр | Значение |
| Тип корпуса | Закрытый металлический корпус, низкопрофильное исполнение |
| Монтаж | На панель, с креплением винтами M4 |
| Клеммы | Винтовые, 9-контактная схема подключения |
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4…6 | Выход -V |
| 7…9 | Выход +V |
