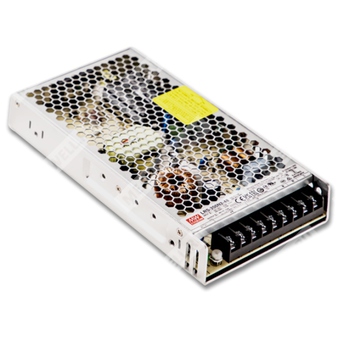

LRS-200N2-24 - импульсный источник питания 24 В постоянного тока для промышленного оборудования с повышенной пиковой нагрузочной способностью.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 200 | Номинальная мощность 200 Вт |
| N2 | Исполнение серии с пиковой мощностью до 200% в течение короткого времени |
| 24 | Выходное напряжение 24 В |
Назначение и общие сведения
Источник питания LRS-200N2-24 относится к серии LRS-200N2 и представляет собой одно выходное, закрытое, низкопрофильное AC/DC-устройство мощностью 200 Вт. Модель рассчитана на питание промышленной автоматики, систем управления, электрического и механического оборудования, а также электронных приборов и аппаратов. Особенность серии — способность обеспечивать кратковременную пиковую мощность до 200% от номинальной, что особенно важно для электромеханических и моторных нагрузок с повышенным пусковым током.
Конструкция выполнена в металлическом перфорированном корпусе с охлаждением за счет естественной конвекции, без вентилятора. Предусмотрен выбор диапазона входного напряжения переключателем: 115 В переменного тока или 230 В переменного тока.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к входному перенапряжению 300 В переменного тока в течение 5 секунд.
- Пиковая мощность до 200% от номинальной.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией.
- Соответствие IEC/BS EN/EN 61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор включения.
- Потребление на холостом ходу менее 1 Вт.
- Категория перенапряжения III.
- Диапазон рабочей температуры до 70 °C.
- Работа на высоте до 2000 м.
- Высокий КПД, длительный срок службы и повышенная надежность.
Применение
- Промышленное оборудование и автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Нагрузки индуктивного и емкостного характера.
Описание
LRS-200N2-24 является источником питания промышленного назначения в закрытом исполнении с низким профилем 30 мм. Устройство рассчитано на эксплуатацию от сети 115 В или 230 В переменного тока при выборе режима переключателем, а также допускает питание от 240...370 В постоянного тока при установленном положении 230 В AC. В серии реализованы выходные напряжения 12 В, 24 В, 36 В и 48 В; модель LRS-200N2-24 обеспечивает номинальное выходное напряжение 24 В.
Серия характеризуется КПД до 90%, малым потреблением без нагрузки и широким диапазоном рабочих температур от -25 до +70 °C при естественном воздушном охлаждении. Металлический сетчатый корпус улучшает теплоотвод. Источник питания предназначен как для постоянной работы, так и для кратковременных пиковых нагрузок, например при запуске двигателей и электромеханических узлов.
Устройство имеет полный набор защитных функций и соответствует требованиям международных стандартов безопасности. Производитель указывает, что серия способна обеспечивать кратковременную пиковую мощность до 200% от номинальной мощности, при этом средняя выходная мощность должна оставаться в пределах допустимого режима.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 8,8 А |
| Диапазон выходного тока | 0...8,8 А |
| Номинальная мощность | 211,2 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6...28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...132 В AC / 180...264 В AC, выбор переключателем |
| Диапазон входного постоянного напряжения | 240...370 В DC при положении переключателя 230 В AC |
| Диапазон частоты сети | 47...63 Гц |
| КПД, типовое значение | 89,5% |
| Потребляемый ток, типовое значение | 4,1 А при 115 В AC / 2,4 А при 230 В AC |
| Пусковой ток, типовое значение | 60 А при 115 В AC / 60 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Время установки, типовое значение | 1300 мс при 230 В AC; 1300 мс при 115 В AC, при полной нагрузке |
| Время нарастания, типовое значение | 50 мс при 230 В AC; 50 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое значение | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Функция защиты | Реакция |
| Перегрузка | При мощности более 105% от номинальной более 5 секунд — отключение выходного напряжения с последующим восстановлением после повторного включения; при мощности более 200% от номинальной — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение и защелкивание выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение и защелкивание выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25...+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3,75 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2089,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 243,6 тыс. ч минимум |
Габариты и конструктивное исполнение
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Тип корпуса | Закрытый металлический корпус |
| Охлаждение | Естественная конвекция |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,66 кг |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 10,7 кг |
| Объем упаковки | 0,67 куб. фута |
Безопасность и электромагнитная совместимость
Изделие соответствует требованиям IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005 для исполнений, кроме 48 В, GB 4943.1, BS EN/EN 61558-1, BS EN 61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1. Указано соответствие требованиям EMC по помехоэмиссии и помехоустойчивости согласно BSMI CNS15936, EAC TP TC 020, BS EN/EN55035.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузки из параллельно соединенных конденсаторов 0,1 мкФ и 47 мкФ.
- Время установки измеряется при холодном первом включении. Частое быстрое включение и выключение источника питания может увеличить время установки.
- Источники питания серии рассматриваются как компоненты для установки в конечное оборудование. Испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Данное изделие не соответствует требованиям по гармоническим составляющим тока BS EN/EN 61000-3-2 в указанных условиях применения в Европейском союзе при подключении к сети 220 В AC и выше и потребляемой мощности более 75 Вт либо при использовании в осветительной системе.
- Исключения из требования BS EN/EN 61000-3-2: профессиональное оборудование с суммарной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM указывается на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS.
