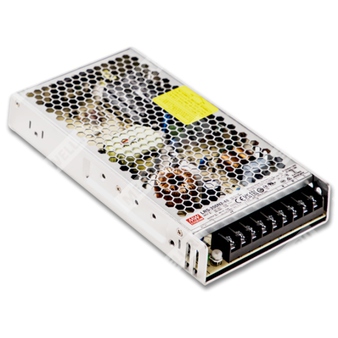

LRS-200N2-48 — импульсный источник питания 48 В мощностью 200 Вт с кратковременной пиковой перегрузкой для промышленного применения.
Серия: LRS-200N2
Назначение: одноканальный закрытый источник питания для промышленной автоматики, систем управления, электрооборудования и электронных устройств, включая нагрузки с индуктивным и ёмкостным характером.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LRS | Серия компактных закрытых источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| N2 | Исполнение серии LRS-200N2 с режимом пиковой мощности до 200% |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к перенапряжению сети 300 В переменного тока в течение 5 секунд.
- Пиковая мощность до 200% от номинальной.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт естественной конвекции без вентилятора.
- Соответствие IEC/BS EN/EN 61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 1 Вт.
- Категория перенапряжения III.
- Рабочая температура до 70 °C.
- Рабочая высота до 2000 м.
- Высокий КПД, длительный срок службы и высокая надёжность.
Области применения
- Промышленное оборудование автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Нагрузки индуктивного и ёмкостного характера.
Описание
LRS-200N2-48 представляет собой закрытый импульсный источник питания мощностью 200 Вт в низкопрофильном исполнении с высотой корпуса 30 мм. Серия рассчитана на питание от сети 115 В переменного тока или 230 В переменного тока с выбором диапазона входа переключателем и обеспечивает выходную линию напряжений 12 В, 24 В, 36 В и 48 В. Для модификации LRS-200N2-48 номинальное выходное напряжение составляет 48 В.
Конструкция с металлическим перфорированным корпусом улучшает тепловывод, что позволяет устройству работать в диапазоне температур от -25 °C до +70 °C при охлаждении естественной конвекцией без вентилятора. Источник характеризуется высоким КПД, низким потреблением на холостом ходу и наличием полного набора защитных функций. Серия предназначена для промышленного применения и обеспечивает кратковременную пиковую мощность, необходимую для пусковых режимов электромеханических и моторных нагрузок.
Параметры
Выход
| Параметр | LRS-200N2-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 4,4 А |
| Диапазон выходного тока | 0 ~ 4,4 А |
| Номинальная мощность | 211,2 Вт |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 43,2 ~ 52,8 В |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение; 240 ~ 370 В постоянного тока при положении переключателя 230 В |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 90% |
| Потребляемый ток переменного тока, тип. | 4,1 А при 115 В переменного тока; 2,4 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 60 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Время запуска, тип. | 1300 мс при 50 мс / 230 В переменного тока; 1300 мс при 50 мс / 115 В переменного тока, при полной нагрузке |
| Время удержания, тип. | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | При мощности более 105% от номинальной в течение более 5 секунд — отключение выходного напряжения, восстановление после повторного включения; при мощности более 200% от номинальной — режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 55,2 ~ 64,8 В; отключение и фиксация выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение и фиксация выходного напряжения, восстановление после повторного включения |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Допустимая высота эксплуатации | До 2000 м |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,66 кг |
| Упаковка | 15 шт.; 10,7 кг; 0,67 куб. фута |
| Средняя наработка до отказа | 2089,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 243,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Точность и стабильность
| Параметр | Значение |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
Сведения по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005 (кроме 48 В), GB 4943.1, BS EN/EN 61558-1, BS EN 61558-2-16; спроектирован по BS/EN/EN 62368-1, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС: помехоэмиссия | Соответствие BSMI CNS15936, EAC TP TC 020 |
| ЭМС: помехоустойчивость | Соответствие BS EN/EN 55035, EAC TP TC 020 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары скрученных проводов длиной 12 дюймов, оконцованных параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Время запуска измеряется при первом холодном включении. Частые циклы включения и выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже изделия на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Этот источник питания не соответствует требованиям по гармоническому току BS EN/EN 61000-3-2. Его не следует применять, если конечное устройство используется в Европейском союзе, подключено к общественной сети с номинальным напряжением 220 В переменного тока и выше, а сам источник установлен в устройстве с средней или непрерывной входной мощностью более 75 Вт либо относится к осветительной системе.
- Исключение: источники питания, применяемые в профессиональном оборудовании с суммарной номинальной входной мощностью более 1000 Вт, а также в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязаны соответствовать BS EN/EN 61000-3-2.
- RCM указывается на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
