LRS-35-15

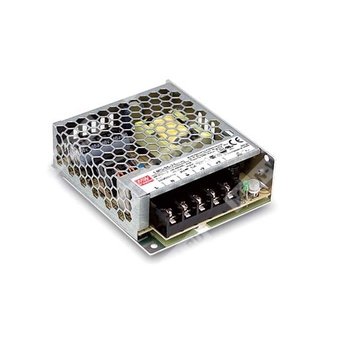

LRS-35-15 - одно выходной импульсный источник питания 35 Вт для промышленной автоматики, электроники и электрооборудования.
Назначение и особенности
Серия LRS-35 представляет собой герметизированные источники питания малой высоты с одним выходом, предназначенные для питания промышленной автоматики, систем управления, измерительной аппаратуры, электронного оборудования и бытовых приборов. Модель LRS-35-15 обеспечивает стабилизированное постоянное напряжение 15 В при мощности до 36 Вт, построена на базе широкодиапазонного сетевого входа и рассчитана на работу с естественным воздушным охлаждением без вентилятора.
Конструкция выполнена в металлическом перфорированном корпусе, что улучшает теплоотвод. Источник поддерживает универсальный вход 85–264 В переменного тока и может применяться в сетях с широким диапазоном питания. В изделии реализованы защиты от короткого замыкания, перегрузки и перенапряжения, а также светодиодная индикация наличия питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 35 | Номинальная мощность серии 35 Вт |
| 15 | Выходное напряжение 15 В |
Сведения о серии и применении
Области применения:
- промышленная автоматизация;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы и аппаратура;
- бытовые приборы.
Ключевые особенности:
- универсальный сетевой вход с полным диапазоном;
- стойкость к импульсному перенапряжению сети 300 В AC в течение 5 с;
- низкое потребление без нагрузки менее 0,2 Вт;
- миниатюрное исполнение и низкий профиль 1U;
- рабочая температура до 70 °C;
- охлаждение свободной конвекцией;
- соответствие требованиям IEC/BS EN/EN 60335-1 и IEC/BS EN/EN 61558-1, -2-16 для бытовой аппаратуры;
- высота установки до 5000 м;
- испытание на вибрацию 5G;
- высокий КПД, длительный ресурс и высокая надежность;
- светодиодный индикатор включения;
- категория перенапряжения III;
- испытание полной нагрузкой при термоциклировании;
- 100% burn-in;
- конструктив на 3 года эксплуатации по гарантии в документе не приводится.
Описание
Серия LRS-35-15 является одновыходным импульсным источником питания закрытого исполнения мощностью 35 Вт, выполненным в низкопрофильном корпусе высотой 30 мм. Благодаря широкому входному диапазону 85–264 В AC вся серия обеспечивает унифицированное питание для разных отраслевых применений.
Для модели 15 В предусмотрено постоянное выходное напряжение с высокой стабильностью, а тепловой режим обеспечивается металлическим корпусом с перфорацией и охлаждением за счет свободной конвекции. Источник предназначен для длительной работы без вентилятора при окружающей температуре от -30 °C до +70 °C с учетом дерейтинга.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0–2,4 А |
| Номинальная мощность | 36 Вт |
| Диапазон регулировки выходного напряжения | 13,5–18 В |
| Пульсации и шум | 120 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC, 120–373 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,7 А при 115 В AC; 0,42 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный пуск |
| Ток утечки | <0,75 мА при 240 В AC |
| КПД тип. | 86% |
| Время установления | 1000 мс, 30 мс при 230 В AC; 2000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 30 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 18,75–21,75 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом дерейтинга по температурной кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III; согласно BS EN/EN 61558, BS EN/EN 50178, BS EN/EN 60664-1, BS EN/EN 62477-1; высота до 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3201,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 82 × 30 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 CUFT |
Конструктив и подключение
| Контакт | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | Заземление FG |
| 4 | Выход DC -V |
| 5 | Выход DC +V |
ЭМС и стандарты безопасности
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1, KC K60950-1 для LRS-35-12/24, BIS IS13252(Part1):2010 / IEC 60950-1:2005.
Эмиссия ЭМС: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 для LRS-35-12/24.
Помехоустойчивость ЭМС: соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32, KN35 для LRS-35-12/24.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузки 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установления измеряется при холодном первом включении; быстрое включение и выключение может увеличить это время.
- Для канала 5 В при нагрузке 0–50% уменьшенная мощность переключения работает в режиме burst, что может привести к превышению требований по пульсациям и шуму.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполняются на металлической пластине 360 × 360 мм толщиной 1 мм, а конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Некоторые исполнения могут не иметь логотипа BIS; для уточнения необходимо обращаться в MEAN WELL.
