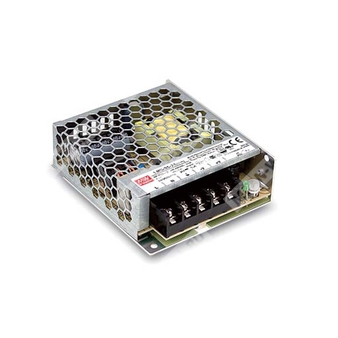

LRS-35-24 — импульсный источник питания 24 В / 35 Вт для промышленной и бытовой электроники.
Назначение: компактный закрытый AC/DC источник питания с одним выходом, предназначенный для питания промышленной автоматики, систем управления, измерительной аппаратуры и другого оборудования, требующего стабилизированного постоянного напряжения 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия импульсных источников питания Mean Well LRS |
| 35 | Номинальная мощность серии: 35 Вт |
| 24 | Выходное напряжение: 24 В постоянного тока |
Общие сведения
Серия LRS-35 представляет собой одно-выходной закрытый источник питания мощностью 35 Вт в низкопрофильном исполнении высотой 30 мм. Модель LRS-35-24 рассчитана на питание от широкого диапазона сети переменного тока 85–264 В и формирует стабилизированное выходное напряжение 24 В. Конструкция с металлической перфорированной крышкой улучшает теплоотвод, обеспечивая работу в режиме естественной конвекции без вентилятора.
Источник питания относится к решениям для промышленной и бытовой аппаратуры, где требуется компактность, высокая эффективность, низкое потребление на холостом ходу и наличие базового набора защит.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Потребление энергии без нагрузки менее 0,2 Вт.
- Компактное исполнение и низкий профиль 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой аппаратуры.
- Допустимая высота эксплуатации до 5000 м.
- Испытание на вибростойкость 5G.
- Высокая эффективность, длительный ресурс и высокая надёжность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- 100% испытание при полной нагрузке в процессе приработки.
Применение
- Промышленное автоматическое оборудование.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
- Электронные приборы, аппаратура и измерительные устройства.
- Бытовая техника и бытовые устройства.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0–1,5 А |
| Номинальная мощность | 36 Вт |
| Диапазон подстройки выходного напряжения | 21,6–28,8 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум, максимум | 150 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока; 120–373 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 88% |
| Входной ток, типовое значение | 0,42 А при 230 В переменного тока; 0,7 А при 115 В переменного тока |
| Пусковой ток, типовое значение | 45 А при 230 В переменного тока, холодный пуск |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время установки, типовое значение | 2000 мс при 230 В переменного тока; 30 мс при 230 В переменного тока на полной нагрузке |
| Время удержания, типовое значение | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока на полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности; тип защиты — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 28,8–33,6 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III; согласно BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 4 кВ переменного тока; I/P–FG: 2 кВ переменного тока; O/P–FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (для LRS-35-12/24 только) |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020, KC KN32, KN35 (для LRS-35-12/24 только) |
| Сертификация по безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB), KC K60950-1 (для LRS-35-12/24 только), BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3201,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 82 × 30 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 60 шт.; 14 кг; 0,93 куб. фута |
Примечания
| № | Текст примечания |
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, нестабильность по сети и по нагрузке. |
| 4 | Нестабильность по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 5 | Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Время установки измеряется при первом холодном включении. Быстрое включение и выключение источника питания может увеличить время установки. |
| 7 | Для 5 В при нагрузке 0–50% снижение мощности осуществляется посредством прерывистого режима, что может вызвать превышение допустимых значений пульсаций и шума. |
| 8 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 9 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний см. “ЭМИ-испытания компонентных источников питания”. |
| 10 | Некоторые модели могут не иметь логотип BIS; для получения дополнительной информации следует обратиться в отдел продаж MEAN WELL. |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No.239A |
| Единицы измерения | мм |
| Допуск | ±1 |
| Назначение выводов | 1 — AC/L; 2 — AC/N; 3 — FG; 4 — DC OUTPUT −V; 5 — DC OUTPUT +V |
| Подключение | Винтовые клеммы |
Установка: см. руководство по монтажу на сайте производителя.
