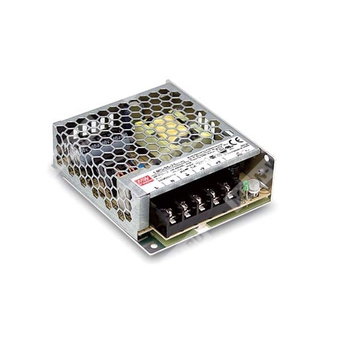

LRS-35-36 - импульсный источник питания 35 Вт с одним выходом для промышленной и бытовой электроники.
Назначение
Модель LRS-35-36 относится к серии LRS-35 и представляет собой герметизированный импульсный источник питания с одним выходом, предназначенный для питания промышленной автоматики, систем управления, электронных приборов, оборудования и бытовых устройств.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS | Серия источников питания Mean Well LRS |
| 35 | Номинальная мощность 35 Вт |
| 36 | Выходное напряжение 36 В |
Особенности
- Универсальный вход переменного тока во всем диапазоне.
- Выдерживает импульсное входное напряжение 300 В переменного тока в течение 5 секунд.
- Потребление мощности без нагрузки менее 0,2 Вт.
- Миниатюрные габариты и низкопрофильное исполнение 1U.
- Высокая рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовых приборов.
- Диапазон рабочей высоты до 5000 м.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный ресурс и высокая надежность.
- Светодиодный индикатор включения.
- Категория перенапряжения III.
- 100% испытание под полной нагрузкой на прогреве.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, оборудование и аппаратура.
- Бытовые электроприборы.
Описание
Серия LRS-35 — это 35-ваттные источники питания с одним выходом в закрытом исполнении и низкопрофильной конструкцией высотой 30 мм. Благодаря применению входа 85~264 В переменного тока вся серия обеспечивает набор выходных напряжений 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Модель LRS-35-36 оптимизирована для выхода 36 В при мощности до 36 Вт. Металлический перфорированный корпус улучшает теплоотвод. Устройство рассчитано на работу в условиях естественной конвекции воздуха без вентилятора в диапазоне температур от -30 до +70 °C.
Очень низкое потребление мощности без нагрузки, менее 0,2 Вт, позволяет применять изделие в системах, где важны энергосбережение и минимальные потери в режиме ожидания. Источник питания имеет полный набор защит и рассчитан на применение в различных индустриальных приложениях.
Выход
| Параметр | Значение для LRS-35-36 |
|---|
| Постоянное выходное напряжение | 36 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0 ~ 1 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 373 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 88% |
| Входной ток, тип. | 0,42 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт, 45 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время установки, рост напряжения | 1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток переменного входа | 0,7 А при 115 В переменного тока; 0,42 А при 230 В переменного тока |
Защита
| Вид защиты | Условия и реакция |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; режим прерывистого запуска с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Максимальная высота эксплуатации | До 2000 м согласно условиям категории перенапряжения; до 5000 м указано в общих особенностях, с учетом примечания о дерейтингe по высоте |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Сведения |
|---|
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32, KN35 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1, KC K60950-1 |
| Одобрение BIS | BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
Надежность, масса и габариты
| Параметр | Значение |
|---|
| MTBF | 3201,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 куб. фута |
| Габариты | 99 × 82 × 30 мм (Д × Ш × В) |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Время установки измеряется при первом холодном запуске. Быстрое включение и выключение источника питания может привести к увеличению времени установки. |
| 7 | Для выхода 5 В при коэффициенте нагрузки 0~50% ШИМ-преобразование снижается в режиме пакетной работы, что может привести к превышению параметров пульсаций и шума. |
| 8 | Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 9 | Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 10 | Для некоторых моделей может отсутствовать знак BIS; для получения сведений необходимо обратиться в отдел продаж MEAN WELL. |
Механическое исполнение
| Параметр | Значение |
|---|
| Корпус | Case No. 239A |
| Размеры корпуса | 99 × 82 × 30 мм |
| Клеммное подключение | Вход: AC/L, AC/N, FG; выход: -V, +V |
| Назначение контактов | 1 — AC/L; 2 — AC/N; 3 — FG; 4 — DC OUTPUT -V; 5 — DC OUTPUT +V |
