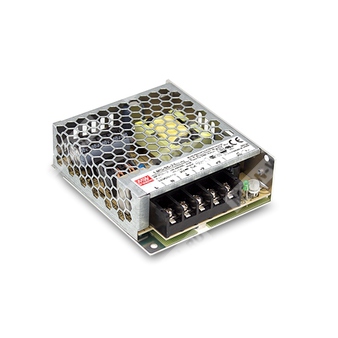

LRS-35-48 - импульсный блок питания 48 В постоянного тока для промышленной и бытовой аппаратуры.
Назначение и общие сведения
Серия LRS-35 представляет собой герметизированные одно-выходные источники питания мощностью 35 Вт с низкопрофильным исполнением. Модель LRS-35-48 является представителем данной серии с выходным напряжением 48 В и предназначена для применения в промышленной автоматике, системах управления, измерительной и электронной аппаратуре, а также в бытовых устройствах, где требуется компактный источник питания с широким диапазоном входного напряжения и повышенной надежностью.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LRS |
Серия источников питания Mean Well LRS |
| 35 |
Номинальная мощность 35 Вт |
| 48 |
Выходное напряжение 48 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает бросок входного напряжения 300 В AC в течение 5 секунд.
- Потребление мощности без нагрузки менее 0,2 Вт.
- Миниатюрные габариты и низкопрофильное исполнение 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой аппаратуры.
- Допустимая высота эксплуатации до 5000 м.
- Испытание на вибростойкость 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- 100% испытание на прогон под полной нагрузкой.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Бытовая техника.
Описание
Модель LRS-35-48 относится к серии LRS-35 и представляет собой одно-выходной закрытый источник питания мощностью 35 Вт с высотой корпуса 30 мм. Устройство рассчитано на работу от широкого диапазона входного напряжения 85…264 В AC и формирует стабилизированное выходное напряжение 48 В. Для данной серии характерны высокий КПД, металлический сетчатый корпус, улучшающий теплоотвод, и работа в режиме естественной конвекции без вентилятора.
Источник питания обеспечивает крайне низкое потребление в режиме холостого хода — менее 0,2 Вт, что снижает энергопотребление конечной системы. Серия рассчитана на работу в диапазоне температур окружающей среды от -30 до +70 °C при соответствующем дерейтировании. Конструкция и набор защит делают изделие пригодным для применения в промышленной и бытовой аппаратуре, где требуется компактный и надежный источник постоянного напряжения.
Параметры выхода
| Параметр |
Значение для LRS-35-48 |
| Выходное напряжение |
48 В |
| Номинальный ток |
0,8 А |
| Диапазон тока нагрузки |
0…0,8 А |
| Номинальная мощность |
38,4 Вт |
| Регулировка выходного напряжения |
43,2…52,8 В |
| Допуск по напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
200 мВ п-п |
| КПД тип. |
89% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85…264 В AC / 120…373 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Входной ток тип. |
0,42 А при 230 В AC |
| Входной ток тип. |
0,42 А при 230 В AC |
| Пусковой ток тип. |
45 А при холодном старте, 230 В AC |
| Потребление без нагрузки |
<0,2 Вт |
| Время запуска, нарастания |
2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания |
12 мс при 115 В AC; 30 мс при 230 В AC, при полной нагрузке |
Защита
| Вид защиты |
Условие / характеристика |
| Перегрузка |
110…150% от номинальной выходной мощности; режим прерывистого срабатывания, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
55,2…64,8 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость |
10…500 Гц, 5G, по 10 минут на цикл, суммарно 60 минут по осям X, Y, Z |
| Категория перенапряжения |
III |
| Максимальная высота эксплуатации |
До 2000 м согласно примечанию по категории перенапряжения; до 5000 м согласно общему описанию серии |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции I/P-O/P |
4 кВ AC |
| Испытательное напряжение изоляции I/P-FG |
2 кВ AC |
| Испытательное напряжение изоляции O/P-FG |
1,25 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Раздел |
Соответствие |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 |
| Помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, heavy industry level, EAC TP TC 020, KC KN32, KN35 |
| Нормы безопасности |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1, KC K60950-1 |
| Допуск BIS |
IS13252(Part1):2010 / IEC 60950-1:2005 |
Механические данные
| Параметр |
Значение |
| Габариты |
99 × 82 × 30 мм |
| Масса |
0,21 кг |
| Упаковка |
60 шт. / 14 кг / 0,93 куб. фута |
| Корпус |
Case No. 239A |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
Примечания
| № |
Содержание |
| 1 |
Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 |
Линейная стабилизация измеряется от нижнего предела входного напряжения до верхнего при номинальной нагрузке. |
| 5 |
Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 |
Время запуска измеряется при первом холодном включении. Частое быстрое включение и выключение может увеличить это время. |
| 7 |
Для выхода 5 В при нагрузке 0…50% применяется пакетный режим, что может вывести пульсации и шум за пределы спецификации. |
| 8 |
При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 9 |
Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 10 |
Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в службу продаж MEAN WELL. |
