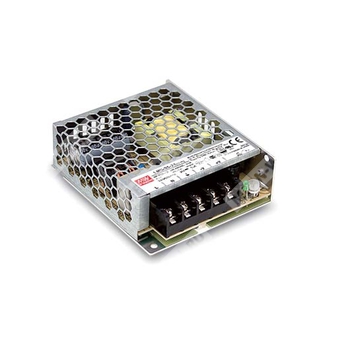

LRS-35-5
LRS-35-5 - компактный импульсный источник питания 35 Вт с выходом 5 В для промышленной автоматики и электроники.
Назначение и общие сведения
Серия LRS-35 представляет собой одно-выходные закрытые источники питания мощностью 35 Вт в низкопрофильном исполнении высотой 30 мм. Модель LRS-35-5 предназначена для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В и применяется в промышленной автоматике, системах управления, электронном оборудовании и бытовой аппаратуре.
Источник питания рассчитан на широкий диапазон входного напряжения, обладает высокой эффективностью, работает без вентилятора за счёт естественной конвекции и оснащён базовыми функциями защиты. Конструкция выполнена в металлическом сетчатом корпусе, улучшающем теплоотвод.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LRS | Серия источников питания Mean Well LRS |
| 35 | Номинальная мощность 35 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный диапазон входного напряжения.
- Допустимый импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Потребление без нагрузки менее 0,2 Вт.
- Миниатюрные габариты и низкий профиль 1U.
- Высокая рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией без вентилятора.
- Соответствие IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовых применений.
- Допустимая высота эксплуатации до 5000 м.
- Устойчивость к вибрации 5G.
- Высокая эффективность, длительный срок службы и высокая надёжность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- Испытание на 100% полную нагрузку в режиме burn-in.
Применение
- Оборудование промышленной автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и измерительные устройства.
- Бытовые устройства.
Описание
Модель LRS-35-5 относится к серии LRS-35 и является источником питания открытого назначения с одним выходом на 5 В и мощностью 35 Вт. Серия выполнена в закрытом корпусе с низкопрофильной компоновкой, рассчитана на монтаж в составе конечного оборудования и обеспечивает высокую плотность мощности при компактных размерах.
Входная часть поддерживает универсальный диапазон 85…264 В переменного тока или 120…373 В постоянного тока. На выходе для версии 5 В обеспечивается номинальный ток до 7 А. Для малых нагрузок в области 0…50% для версии 5 В применяется режим пакетной работы, из-за чего пульсации и шум могут выходить за пределы спецификации.
Конструкция рассчитана на работу в условиях свободной циркуляции воздуха. Металлический корпус типа сетки способствует эффективному отводу тепла. Источник питания предназначен для применения в оборудовании, где требуются компактные размеры, высокая надёжность и соответствие нормам электробезопасности и ЭМС.
Технические параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 7 А |
| Диапазон тока | 0…7 А |
| Номинальная мощность | 35 Вт |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 80 мВ п-п |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85…264 В переменного тока; 120…373 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 82% |
| Потребляемый ток тип. | 0,7 А при 115 В переменного тока; 0,42 А при 230 В переменного тока |
| Пусковой ток тип. | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время включения, нарастания | 1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания тип. | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пакетный режим; восстановление автоматически после устранения неисправности |
| Перенапряжение | 5,75…6,9 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Снижение допустимой температуры по высоте | 5 °C/1000 м выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока; вход-PE: 2 кВ переменного тока; выход-PE: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
| Категория перенапряжения | III |
Надёжность и прочее
| Параметр | Значение |
|---|---|
| MTBF | 3201,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 0,21 кг |
| Упаковка | 60 шт.; 14 кг; 0,93 куб. фута |
| Габариты | 99 × 82 × 30 мм (Д × Ш × В) |
Безопасность и ЭМС
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB), KC K60950-1 для LRS-35-12/24, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005.
ЭМС-излучение: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 для LRS-35-12/24.
ЭМС-устойчивость: соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень для тяжёлой промышленности, EAC TP TC 020, KC KN32, KN35 для LRS-35-12/24.
Примечания
- Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, соединёнными параллельно.
- Допуск включает погрешность установки, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время включения измеряется при первом холодном старте. Частое включение и выключение источника питания может увеличить время запуска.
- Для версии 5 В при нагрузке 0…50% импульсная работа снижает уровень потребляемой мощности, что может привести к превышению норм по пульсациям и шуму.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС проводились при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь знака BIS.
Сведения по монтажу и установке: см. руководство по установке производителя.
