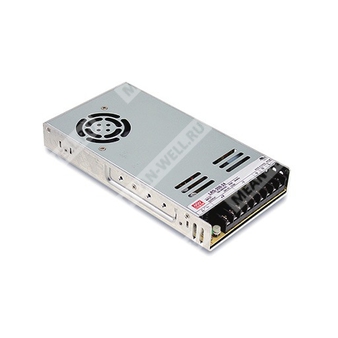

LRS-350-12
LRS-350-12 - импульсный источник питания с одним выходом 12 В для промышленного применения.
Назначение
Компонент LRS-350-12 представляет собой закрытый импульсный источник питания мощностью 350 Вт с одним выходом, предназначенный для систем промышленной автоматизации, промышленного управления, электротехнического оборудования и электронных приборов. Модель относится к серии LRS-350 и выполнена в низкопрофильном исполнении высотой 1U.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| 1 | LRS | Серия источников питания Mean Well |
| 2 | 350 | Номинальная мощность 350 Вт |
| 3 | 12 | Номинальное выходное напряжение 12 В |
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Выдерживает импульсное входное перенапряжение 300 В AC в течение 5 секунд.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодная индикация включения питания.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание при 100% полной нагрузке.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Рабочая высота до 5000 м.
- Высокий КПД, увеличенный срок службы и высокая надёжность.
Применение
- Оборудование промышленной автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Описание
Серия LRS-350 — это 350-ваттный закрытый источник питания с одним выходом и низкопрофильной конструкцией высотой 30 мм. Питание осуществляется от сети 115 В AC или 230 В AC с выбором диапазона входа переключателем. Серия обеспечивает ряд выходных напряжений: 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для модели LRS-350-12 применён выход на 12 В с номинальной мощностью 348 Вт. Источник питания рассчитан на высокий КПД и работу в широком температурном диапазоне при условии соблюдения требований по снижению нагрузки. Низкое потребление без нагрузки позволяет использовать изделие в энергоэффективных системах. Модель соответствует требованиям международных стандартов безопасности, включая IEC/UL 62368-1.
Расшифровка и основные параметры модели LRS-350-12
| Параметр | Значение |
| Серия | LRS-350 |
| Номинальная мощность | 350 Вт |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 29 А |
| Диапазон выходного тока | 0–29 А |
| Номинальная выходная мощность | 348 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2–13,8 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В AC / 180–264 В AC, выбор переключателем; 240–370 В DC при положении переключателя 230 В AC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 3,4 А при 230 В AC; 6,8 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC; 60 А при 115 В AC |
| Ток утечки | Менее 2 мА при 240 В AC |
| Время запуска, нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Выходной ток | 0–29 А |
| Выходная мощность | 348 Вт |
| Регулировка выходного напряжения | 10,2–13,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Пульсации и шум, максимум | 150 мВ п-п |
Параметры по КПД
| Параметр | Значение |
| Типовой КПД | 85% |
Защиты
| Функция защиты | Режим работы |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Короткое замыкание | Режим прерывистой работы с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 48 В: отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Перегрев | Режим прерывистой работы с автоматическим восстановлением после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Охлаждение и управление вентилятором
| Параметр | Значение |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
| Управление вентилятором | Встроенное включение/выключение вентилятора |
| Порог включения вентилятора | RTH3 ≥ 50 °C |
| Порог выключения вентилятора | RTH3 ≤ 40 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC / 25 °C / 70% RH |
Соответствие и безопасность
| Параметр | Значение |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-350-12/24), GB 4943.1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| ЭМС-излучение | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
| ЭМС-устойчивость | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 2099,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 328,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 30 мм |
| Масса | 0,76 кг |
| Упаковка | 15 шт.; 12,4 кг; 0,67 куб. фута |
Примечания
1. Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, линейную стабилизацию и нагрузочную стабилизацию.
4. Линейная стабилизация измеряется от нижнего до верхнего уровня входного напряжения при номинальной нагрузке.
5. Нагрузочная стабилизация измеряется от 0% до 100% номинальной нагрузки.
6. Время запуска измеряется при холодном первом включении. Частое включение и выключение питания может увеличить время запуска.
7. Возможность кратковременной пиковой нагрузки 150% встроена для диапазона 12–48 В на время до 1 секунды. При подаче пиковой нагрузки более 1 секунды LRS-350 переходит в режим hiccup и восстанавливается после возврата нагрузки к номинальному току при 115 В AC / 230 В AC.
8. При высоте эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
9. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
10. Данный источник питания не соответствует требованиям по гармоническим составляющим тока BS EN/EN61000-3-2 и не должен применяться в условиях, когда: конечное устройство используется в Европейском союзе; подключено к публичной сети 220 В AC и выше; а также если источник питания установлен в конечном устройстве со средней или непрерывной потребляемой мощностью более 75 Вт либо относится к системе освещения. Исключение: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
11. RCM является добровольной маркировкой и соответствует применимым стандартам IEC или AS/NZS согласно AS/NZS 4417.1.
12. Некоторые модели могут не иметь логотипа BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
