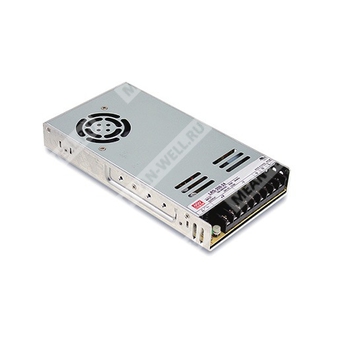

LRS-350-15
LRS-350-15 — импульсный источник питания 350 Вт с выходным напряжением 15 В для промышленного применения.
Расшифровка партномера
| Позиция в партномере | Обозначение | Интерпретация |
| Серия | LRS | Закрытый низкопрофильный источник питания серии LRS |
| Номинальная мощность | 350 | 350 Вт |
| Выходное напряжение | 15 | 15 В постоянного тока |
Назначение и общая характеристика
Источник питания LRS-350-15 относится к закрытым одно-выходным AC/DC преобразователям промышленного исполнения. Устройство предназначено для питания промышленной автоматики, систем управления, механического и электротехнического оборудования, а также электронной аппаратуры и измерительных приборов. Серия выполнена в низкопрофильном корпусе высотой 30 мм, оснащена встроенным вентилятором постоянного тока и функцией управления включением/выключением вентилятора.
Модель рассчитана на питание от сети переменного тока с выбором диапазона входного напряжения переключателем, поддерживает кратковременное выдерживание броска 300 VAC в течение 5 секунд, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Заявленная эффективность для версии 15 В составляет до 86%.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Выдерживание импульсного перенапряжения 300 VAC в течение 5 с.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодная индикация наличия питания.
- Потребление холостого хода менее 0,75 Вт.
- 100% испытание под полной нагрузкой в режиме прогрева.
- Работа при температуре окружающей среды до 70 °C.
- Рабочая высота до 5000 м.
- Высокая эффективность и надежность.
Области применения
- Промышленная автоматизация и производственные машины.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
LRS-350-15 представляет собой одно-выходной источник питания мощностью 350 Вт в закрытом исполнении. Серия построена с низкопрофильной конструкцией высотой 30 мм и рассчитана на промышленную эксплуатацию. На входе предусмотрен выбор между режимами 115 VAC и 230 VAC переключателем; для всей серии доступны выходные напряжения 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
В сравнении с другими модификациями серии версия 15 В обеспечивает выходной ток до 23,2 А при номинальной мощности 348 Вт и имеет типовой уровень пульсаций и шума 150 мВ п-п. Устройство соответствует требованиям по безопасности IEC/UL 62368-1, а также ряду других стандартов, перечисленных в документации.
Параметры модели LRS-350-15
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 23,2 А |
| Диапазон тока | 0 ~ 23,2 А |
| Номинальная мощность | 348 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 VAC / 180 ~ 264 VAC переключателем; 240 ~ 370 VDC при положении 230 VAC |
| Частотный диапазон | 47 ~ 63 Гц |
| КПД типовой | 86% |
| Потребляемый ток AC, типовой | 3,4 А / 230 VAC |
| Пусковой ток, типовой | 60 А / 230 VAC |
| Ток утечки | <2 мА / 240 VAC |
| Время установки, нарастания | 1500 мс, 50 мс / 230 VAC; 1500 мс, 50 мс / 115 VAC при полной нагрузке |
| Время удержания | 16 мс / 230 VAC; 12 мс / 115 VAC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Перенапряжение | 17,1 ~ 20,4 В |
| Перегрев | 3,3~36 В: режим hiccup с автоматическим восстановлением после устранения неисправности; 48 В: отключение с защелкиванием и восстановление после повторной подачи питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 2099,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 328,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Изоляция и испытательные напряжения
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 15 шт. / 12,4 кг / 0,67 куб. фута |
| Тип корпуса | Закрытый, низкопрофильный, 1U |
| Охлаждение | Принудительное воздушное, встроенный вентилятор постоянного тока |
| Управление вентилятором | Встроенное включение/выключение по температуре |
| Световая индикация | LED индикация наличия питания |
Стандарты и соответствие
По данным документации, источник питания соответствует требованиям безопасности и ЭМС в соответствии с указанными стандартами, включая IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1, GB 4943.1, BIS IS13252(Part1):2010/IEC 60950-1:2005, BS EN/EN61558-1, BS EN61558-2-16, а также AS/NZS 62368.1 и AS/NZS 61558.1/2.16. Для версии LRS-350-12/24 отдельно отмечены специфические требования в части некоторых сертификаций.
Примечания
1. Если отдельно не указано иное, все параметры измеряются при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Нестабильность по линии измеряется от нижнего к верхнему пределу входного диапазона при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время установки измеряется при первом холодном включении. Частое быстрое включение и выключение может увеличить это время.
7. Для модификаций 12~48 В встроена способность к пиковой нагрузке 150% на время до 1 секунды. При превышении этого интервала источник переходит в режим hiccup и восстанавливается после возврата нагрузки к номинальному уровню.
8. При высоте эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м.
9. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
10. Данное изделие не соответствует требованиям по гармоническому току BS EN/EN61000-3-2. Его не следует применять, если конечное устройство используется в Европейском союзе, подключено к публичной сети 220 VAC или выше и имеет среднюю или непрерывную входную мощность более 75 Вт либо относится к осветительной системе.
11. Исключение для требования по гармоническому току: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
12. RCM указывается на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS согласно AS/NZS 4417.1.
13. Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в отдел продаж MEAN WELL.
