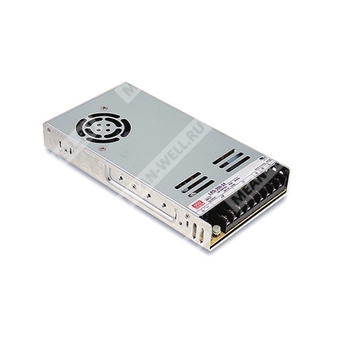

LRS-350-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры и систем автоматизации.
Расшифровка партномера
| Позиция |
Значение |
| LRS |
Серия компактных закрытых источников питания Mean Well с низкопрофильным исполнением и принудительным охлаждением |
| 350 |
Номинальная мощность серии: 350 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Назначение и общая характеристика
LRS-350-24 представляет собой одно-выходной закрытый источник вторичного электропитания мощностью 350 Вт с выходом 24 В постоянного тока. Изделие выполнено в низкопрофильном корпусе высотой 30 мм, предназначено для монтажа в промышленное оборудование и рассчитано на работу в составе конечной аппаратуры. Питание осуществляется от сети переменного тока с выбором диапазона входного напряжения переключателем между режимами 115 В и 230 В.
Модель относится к серии LRS-350, ориентированной на промышленную автоматику, системы управления, электротехническое и электронное оборудование, измерительные приборы и прочую аппаратную технику, где требуется компактный, эффективный и надёжный источник постоянного напряжения.
Особенности
- Выбираемый переключателем диапазон входного напряжения.
- Допустимый кратковременный входной импульс 300 В AC в течение 5 с.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Управление включением и выключением вентилятора.
- Низкопрофильное исполнение: 1U.
- Устойчивость к вибрации до 5G.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Повышенная рабочая температура до 70 °C.
- Допустимая высота эксплуатации до 5000 м.
- Высокий КПД, длительный срок службы и высокая надёжность.
- Резерв по пиковой перегрузке для моделей 12–48 В: до 150% на 1 с.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Описание
LRS-350-24 относится к серии компактных импульсных источников питания открытого применения в закрытом корпусе. Прибор рассчитан на одно выходное напряжение 24 В и применяется в системах, где требуется стабильное питание нагрузки при высокой плотности размещения оборудования. Серия использует переключаемый сетевой вход 115/230 В AC, что позволяет адаптировать источник под различные сетевые условия без изменения схемы применения.
Для модели характерны высокая энергоэффективность, малое потребление на холостом ходу, встроенный вентилятор и функции защиты, что делает изделие пригодным для длительной непрерывной эксплуатации в промышленных условиях. Конструкция рассчитана на установку в конечное оборудование и предполагает обязательную проверку соответствия EMC-требованиям в составе готовой системы.
Основные параметры
| Параметр |
Значение |
| Модель |
LRS-350-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
14,6 А |
| Диапазон тока |
0 ~ 14,6 А |
| Номинальная мощность |
350,4 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
21,6 ~ 28,8 В |
| Допуск по выходному напряжению |
±1,0% |
| Суммарная точность |
±0,5% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| КПД типовой |
88% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, переключение режимов; 240 ~ 370 В DC при работе в режиме 230 В AC |
| Диапазон частоты |
47 ~ 63 Гц |
| Типовой входной ток |
6,8 А при 115 В AC; 3,4 А при 230 В AC |
| Пусковой ток |
60 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки |
<2 мА при 240 В AC |
| Время запуска и нарастания |
1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
14,6 А |
| Диапазон нагрузки |
0 ~ 14,6 А |
| Номинальная мощность |
350,4 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон подстройки напряжения |
21,6 ~ 28,8 В |
| Порог перенапряжения |
28,8 ~ 33,6 В |
| Перегрузочная способность |
110 ~ 140% от номинальной выходной мощности |
| Поведение при перегрузке |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Поведение при перенапряжении |
Отключение и защёлкивание выходного напряжения; для восстановления требуется повторное включение питания |
Защита
| Функция защиты |
Реализация |
| От короткого замыкания |
Имеется |
| От перегрузки |
110 ~ 140% номинальной мощности; режим hiccup с автоматическим восстановлением |
| От перенапряжения |
Отключение с защёлкой; восстановление после повторного включения |
| От перегрева |
Наличие защиты по температуре |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C от 0 до 50 °C |
| Рабочая высота |
До 5000 м |
| Понижение допустимой нагрузки по температуре |
См. характеристику снижения нагрузки; при высоте более 2000 м требуется снижение на 5 °C/1000 м |
Механические и общие данные
| Параметр |
Значение |
| Габариты |
215 × 115 × 30 мм |
| Масса |
0,76 кг |
| Упаковка |
15 шт.; 12,4 кг; 0,67 куб. фута |
| Монтажные размеры корпуса |
Корпус Case No. 207A |
Надёжность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
2099,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F |
328,6 тыс. ч минимум при 25 °C |
Безопасность и ЭМС
| Область |
Соответствие |
| Стандарты безопасности |
IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (для LRS-350-12/24 только), GB 4943.1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 62368.1, BS EN/EN62368-1 |
| ЭМС — помехоустойчивость |
BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
| ЭМС — излучение |
Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
| Категория перенапряжения |
III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Подключение
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 ~ 6 |
Выход постоянного тока, отрицательный полюс |
| 7 ~ 9 |
Выход постоянного тока, положительный полюс |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время запуска измеряется при холодном первом включении; быстрое повторное включение и выключение может увеличить время запуска.
- Резерв по пиковой нагрузке 150% встроен для моделей 12–48 В и доступен до 1 с; при превышении 1 с источник переходит в режим hiccup и восстанавливается после возврата нагрузки к номинальному току.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент для установки в конечное изделие; все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Итоговое изделие должно быть повторно проверено на соответствие ЭМС-директивам.
- Данный источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2 и не должен применяться в указанных в документе условиях для конечных устройств в ЕС при подключении к сети 220 В AC и выше, если средняя или непрерывная входная мощность превышает 75 Вт либо изделие относится к системе освещения; исключения приведены для профессионального оборудования мощностью более 1000 Вт и симметрично управляемых нагревательных элементов мощностью не более 200 Вт.
- RCM декларируется на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые модели могут не иметь логотипа BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
