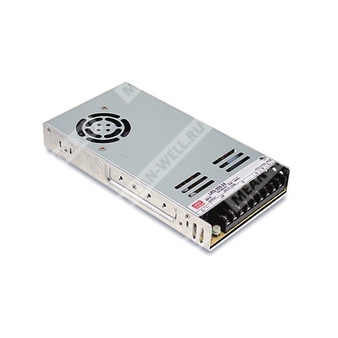

LRS-350-36 - импульсный источник питания 350 Вт с одним выходом 36 В постоянного тока для промышленного применения.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| LRS | Серия LRS, закрытое низкопрофильное AC/DC-источник питания с принудительным охлаждением |
| 350 | Номинальная мощность 350 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
Модель LRS-350-36 относится к серии LRS-350 — это одновыходной закрытый источник питания мощностью 350 Вт с низкопрофильным исполнением высотой 30 мм. Устройство рассчитано на питание промышленной автоматики, систем управления, механического и электротехнического оборудования, а также электронных приборов и аппаратов.
Источник питания имеет переключаемый входной диапазон 115/230 В переменного тока, встроенный вентилятор с управлением включением и выключением, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также индикацию наличия выходного напряжения.
Характеристики серии
- Переключаемый диапазон входного напряжения по сети переменного тока.
- Устойчивость к импульсному входному перенапряжению 300 В AC в течение 5 секунд.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включением и выключением.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор включения.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание при 100% полной нагрузке.
- Работа при температуре окружающей среды до 70 °C.
- Работа на высоте до 5000 м.
- Высокий КПД, длительный срок службы и высокая надежность.
Возможные области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные измерительные приборы, оборудование и аппаратура.
Выходные параметры
| Параметр | Значение для LRS-350-36 |
|---|
| Выходное напряжение | 36 В |
| Номинальный ток | 9,7 А |
| Диапазон тока | 0 ~ 9,7 А |
| Номинальная мощность | 349,2 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±0,5% |
Входные параметры
| Параметр | Значение для LRS-350-36 |
|---|
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, переключение; 240 ~ 370 В DC (при положении переключателя 230 В AC) |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 88,5% |
| Потребляемый ток, тип. | 3,4 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Время установки и нарастания | 1500 мс, 50 мс при 230 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC на полной нагрузке |
Защита
| Функция защиты | Работа для LRS-350-36 |
|---|
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Короткое замыкание | 3,3 ~ 36 В: режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 48 В: отключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 3,3 ~ 36 В: режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вентилятор | RTH3 ≥ 50 °C — вентилятор включен, ≤ 40 °C — вентилятор выключен |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Предельная высота эксплуатации | До 5000 м |
| Снижение допустимой температуры по высоте | 5 °C на 1000 м при высоте более 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Надежность
| Параметр | Значение |
|---|
| MTBF | 2099,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 328,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
|---|
| Габариты | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 15 шт. / 12,4 кг / 0,67 CUFT |
| Корпус | Case No. 207A |
| Монтаж | 4 отверстия М4; крепление с обеих сторон |
| Направление воздушного потока | Указано в чертеже механического исполнения |
Соответствие стандартам и ЭМС
Стандарты безопасности: IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-350-12/24), GB 4943.1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1.
Эмиссия ЭМС: соответствует BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только).
Помехоустойчивость ЭМС: соответствует BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только).
Особые примечания по ЭМС: изделие рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного конденсатора 0,1 мкФ + 47 мкФ, включенных параллельно. |
| 3 | Допуск включает допуск настройки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Стабилизация по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Время установки измеряется при холодном первом включении. Быстрое включение и выключение питания может увеличить это время. |
| 7 | Режим увеличенной пиковой нагрузки 150% встроен для моделей 12~48 В на время до 1 секунды. При превышении 1 секунды источник переходит в режим hiccup и восстанавливается после возврата нагрузки к номинальному току при 115/230 В AC. |
| 8 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 9 | Источник питания является компонентом, устанавливаемым в конечное изделие. Для ЭМС-испытаний он должен быть смонтирован на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 10 | Данный источник питания не соответствует требованиям по гармоническим составляющим тока BS EN/EN61000-3-2. Не применять его при использовании конечного устройства в Европейском союзе, при подключении к общественной сети 220 В AC и выше, если средняя или непрерывная входная мощность конечного устройства превышает 75 Вт либо устройство относится к осветительным системам. Исключение: профессиональное оборудование с суммарной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт. |
| 11 | RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS с соблюдением AS/NZS 4417.1. |
| 12 | Некоторые модели могут не иметь логотип BIS; за дополнительной информацией следует обращаться в отдел продаж MEAN WELL. |
