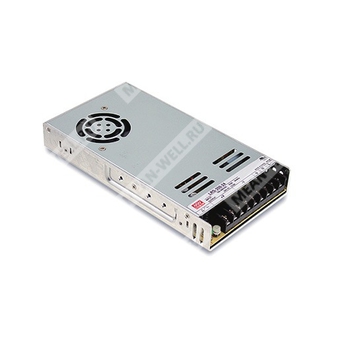

LRS-350-48
LRS-350-48 - импульсный источник питания 350 Вт с одним выходом 48 В для промышленного применения.
Назначение и общее описание
Серия LRS-350 представляет собой источники питания закрытого исполнения мощностью 350 Вт с одним выходом. Модель LRS-350-48 обеспечивает стабилизированное постоянное напряжение 48 В и предназначена для промышленной автоматики, систем управления, механического и электротехнического оборудования, электронных приборов и аппаратуры.
Конструкция выполнена в низкопрофильном исполнении высотой 30 мм. Питание от сети переменного тока выбирается переключателем: 115 В или 230 В. Источник оснащён встроенным вентилятором постоянного тока с принудительным воздушным охлаждением и функцией управления включением/выключением вентилятора. Для контроля состояния предусмотрен светодиод индикации включения.
Изделие относится к классу высокоэффективных импульсных источников питания, рассчитано на длительную работу в промышленной среде и имеет встроенные виды защиты от перегрузки, короткого замыкания, перенапряжения и перегрева.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия закрытых импульсных источников питания Mean Well |
| 350 | Номинальная мощность 350 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Выбор диапазона входного напряжения переключателем.
- Допуск по входному перенапряжению до 300 В переменного тока в течение 5 секунд.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Управление вентилятором включением/выключением.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- Испытание при 100% полной нагрузке.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Работа на высоте до 5000 м.
- Высокий КПД, повышенная надёжность и длительный срок службы.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
Параметры LRS-350-48
| Параметр | Значение |
| Выходное постоянное напряжение | 48 В |
| Номинальный ток | 7,3 А |
| Диапазон тока | 0 ~ 7,3 А |
| Номинальная мощность | 350,4 Вт |
| Регулировка выходного напряжения | 43,2 ~ 52,8 В |
| Допуск по напряжению | ±0,5% |
| Пульсации и шум | 200 мВ п-п |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключателем; 240 ~ 370 В постоянного тока при положении 230 В |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 89% |
| Потребляемый ток по входу тип. | 3,4 А при 230 В переменного тока |
| Пусковой ток тип. | 60 А при 230 В переменного тока |
| Ток утечки | < 2 мА / 240 В переменного тока |
| Время запуска и нарастания | 1500 мс, 50 мс / 230 В переменного тока; 1500 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 230 В переменного тока; 12 мс / 115 В переменного тока при полной нагрузке |
| Параметр | Значение |
| Защита от перегрузки | 110 ~ 140% от номинальной выходной мощности |
| Режим защиты от перегрузки | 3,3 ~ 36 В: режим hiccup, автоматическое восстановление после устранения неисправности; 48 В: отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Защита от перенапряжения | 55,2 ~ 64,8 В |
| Режим защиты от перенапряжения | 48 В: отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Защита от перегрева | 3,3 ~ 36 В: режим hiccup, автоматическое восстановление после устранения неисправности; 48 В: отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Управление вентилятором | RTH3 ≧ 50 °C — вентилятор включён; ≦ 40 °C — вентилятор выключен |
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, с учётом зависимости от температуры |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 2099,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 328,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,76 кг |
| Упаковка | 15 шт.; 12,4 кг; 0,67 куб. фута |
| Параметр | Значение |
| Изоляционное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III: согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
Стандарты безопасности и ЭМС
Соответствие стандартам: IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-350-12/24), GB 4943.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1.
ЭМС-излучение: соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только).
ЭМС-устойчивость: соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только).
Конструктивные данные
Исполнение корпуса: Case No. 207A. Подключение выполнено на клеммной колодке.
Назначение выводов: 1 — AC/L; 2 — AC/N; 3 — FG; 4~6 — DC OUTPUT -V; 7~9 — DC OUTPUT +V.
Направление воздушного потока указано на корпусе. Крепление предусмотрено винтами M4.
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время запуска измеряется при первом холодном включении. Очень частое включение и выключение питания может увеличить время запуска.
- Для моделей 12~48 В встроена способность выдерживать пиковую нагрузку 150% в течение до 1 секунды. При превышении 1 секунды источник переходит в режим hiccup и восстанавливается после возврата к номинальному току.
- При высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться документом по испытаниям ЭМС компонентных источников питания.
- Данный источник питания не соответствует требованиям по гармоническому току, определённым BS EN/EN61000-3-2. Не применять его при выполнении условий, указанных в документе для рынка Европейского союза и нагрузок свыше 75 Вт, а также для систем освещения. Исключения также указаны в документе.
- RCM указан на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые исполнения могут не иметь знака BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
