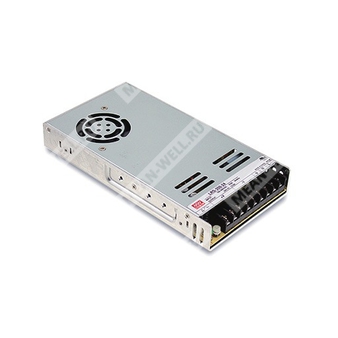

LRS-350-5 — импульсный источник питания 350 Вт с одним выходом 5 В для промышленного оборудования.
Характеристики и назначение
Компонент LRS-350-5 относится к серии LRS-350 — закрытых импульсных источников питания с одним выходом, предназначенных для применения в промышленной автоматике, системах управления, измерительной и электротехнической аппаратуре. Модель выполнена в низкопрофильном корпусе высотой 1U и рассчитана на питание нагрузок постоянного тока с выходным напряжением 5 В.
Устройство поддерживает выбор диапазона входного сетевого напряжения переключателем, оснащено принудительным воздушным охлаждением встроенным вентилятором, защитой от короткого замыкания, перегрузки, перенапряжения и перегрева, а также светодиодной индикацией включения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LRS | Серия закрытых импульсных источников питания Mean Well LRS |
| 350 | Номинальная мощность 350 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Устойчивость к импульсному входу 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации до 5G.
- Светодиодный индикатор наличия выходного напряжения.
- Потребление на холостом ходу менее 0,75 Вт.
- Испытание на 100% нагрузке при прожиге.
- Высокая рабочая температура до 70 °C.
- Работа на высоте до 5000 м.
- Высокий КПД, длительный срок службы и высокая надёжность.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Описание
Серия LRS-350 представляет собой источник питания мощностью 350 Вт в закрытом исполнении с одним выходом и низкопрофильной конструкцией толщиной 30 мм. Для питания предусмотрен выбор входа 115 В AC или 230 В AC переключателем. Серия включает модификации с выходными напряжениями 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для модели LRS-350-5 характерны повышенный КПД, компактные размеры, встроенный вентилятор с длительным ресурсом и способность работать при полной нагрузке в широком диапазоне температур. Решение ориентировано на применение в промышленной электронике, где важны стабильность питания, защита нагрузки и высокий уровень эксплуатационной надёжности.
Таблица характеристик: выход
| Параметр | LRS-350-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 60 А |
| Диапазон тока | 0 ~ 60 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,5 В |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
Таблица характеристик: вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, переключение переключателем; 240 ~ 370 В DC при положении 230 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой входной ток | 6,8 А при 115 В AC; 3,4 А при 230 В AC |
| Типовой пусковой ток | 60 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| КПД | 83,5% |
| Время запуска, нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Таблица характеристик: защиты
| Функция защиты | Режим срабатывания для LRS-350-5 |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Для 5 В: 4,6 ~ 5,4 В |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения неисправности |
Таблица характеристик: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, с учётом зависимости от температуры |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вентилятор включения/выключения | RTH3 ≥ 50 °C — вентилятор включён; ≤ 40 °C — вентилятор выключен |
| Высота эксплуатации | До 5000 м |
Таблица характеристик: электробезопасность и ЭМС
| Параметр | Значение |
| Напряжение выдержки | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
| Соответствие стандартам безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (для LRS-350-12/24 только), GB 4943.1, BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1 |
| ЭМС излучение | Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
| ЭМС помехоустойчивость | Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (для LRS-350-12/24 только) |
Таблица характеристик: надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2099,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 328,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 15 шт.; 12,4 кг; 0,67 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время запуска измеряется при первом холодном включении. Быстрое повторное включение и выключение источника питания может увеличить время запуска.
- Пиковая нагрузка 150% встроена для 12~48 В и допускается до 1 секунды. При превышении 1 секунды источник питания LRS-350 переходит в режим hiccup и восстанавливается после возврата к номинальному току при 115 В AC / 230 В AC.
- При высоте эксплуатации более 2000 м требуется температурное снижение допустимой нагрузки на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Данный источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2. Не следует применять его в следующих случаях: конечное изделие используется в Европейском союзе; подключается к публичной сети 220 В AC или выше; источник питания установлен в конечном изделии со средней или непрерывной входной мощностью более 75 Вт либо относится к системе освещения. Исключения: профессиональное оборудование с общей номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM является добровольной маркировкой и соответствует релевантным стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые модели могут не иметь логотипа BIS; для получения информации следует обращаться в отдел продаж MEAN WELL.
