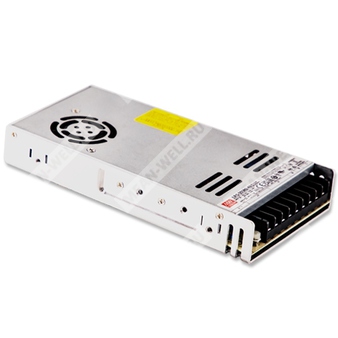

LRS-350N2-12 - импульсный источник питания 12 В для промышленной автоматики с пиковой мощностью до 200%.
Расшифровка партномера
| LRS | Серия компактных закрытых источников питания Mean Well |
| 350 | Номинальная мощность 350 Вт |
| N2 | Версия серии с функцией пиковой мощности и обновлённой конструкцией |
| 12 | Выходное напряжение 12 В |
Краткое описание
Источник питания LRS-350N2-12 представляет собой одно выходное закрытое AC/DC устройство мощностью 350 Вт, выполненное в низкопрофильном корпусе высотой 30 мм. Питание осуществляется от сети 115 В или 230 В переменного тока с выбором диапазона входа переключателем. Изделие рассчитано на применение в промышленной автоматике, системах управления, электрооборудовании и электронной аппаратуре, а также в нагрузках с выраженной индуктивной или ёмкостной составляющей.
Для данной модификации предусмотрена работа с кратковременной пиковой перегрузкой, высокая эффективность, встроенный вентилятор принудительного охлаждения и полный набор защит. Источник предназначен для эксплуатации в широком диапазоне условий окружающей среды и соответствует требованиям международных стандартов безопасности и ЭМС, указанным в спецификации.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Выдерживание входного перенапряжения 300 В переменного тока в течение 5 секунд.
- Способность к кратковременной пиковой мощности до 200%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Функция управления вентилятором включение/выключение.
- Соответствие IEC/BS EN/EN61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор наличия питания.
- Потребление без нагрузки менее 1 Вт.
- Категория перенапряжения III.
- Рабочая температура до 70 °C.
- Рабочая высота до 2000 м.
- Высокая эффективность, длительный срок службы и высокая надёжность.
- Одно выходное исполнение.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Нагрузки индуктивного и ёмкостного типа.
Описание
Серия LRS-350N2 — это закрытые источники питания мощностью 350 Вт с одним выходом и низкопрофильным исполнением. Для исполнения LRS-350N2-12 номинальное выходное напряжение составляет 12 В, а номинальный выходной ток — 29 А. Устройство обеспечивает работу от сети 115 В переменного тока либо 230 В переменного тока, при этом выбор диапазона входа выполняется переключателем.
Источник питания рассчитан на выходную линию 12 В, 24 В, 36 В и 48 В в пределах серии; вариант LRS-350N2-12 оптимизирован для низковольтных нагрузок постоянного тока. Максимальная эффективность для серии достигает 89%. Встроенный вентилятор и управление его включением/выключением обеспечивают принудительное охлаждение при повышенной тепловой нагрузке. Конструкция предназначена для промышленного применения и допускает кратковременную повышенную мощность при пуске электромеханических и моторных нагрузок.
Серия обеспечивает малое потребление на холостом ходу, полный комплекс защит и соответствует требованиям по устойчивости к вибрации. Изделие предназначено как источник питания для встраивания в конечное оборудование.
Расшифровка партномера
| Партномер | Расшифровка |
| LRS-350N2-12 | Источник питания серии LRS, мощность 350 Вт, версия N2, выход 12 В |
Параметры выходной части
| Модель | LRS-350N2-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 29 А |
| Диапазон выходного тока | 0…29 А |
| Номинальная мощность | 348 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,2…13,8 В |
| Допуск выходного напряжения | ±1,5% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время нарастания и установления | 1300 мс, 50 мс при 230 В переменного тока; 1300 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Параметры входной части
| Диапазон входного напряжения | 90…132 В переменного тока / 180…264 В переменного тока, выбор переключателем; 240…370 В постоянного тока при положении переключателя на 230 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 85% |
| Входной ток типовой | 6,8 А при 115 В переменного тока; 3,8 А при 230 В переменного тока |
| Пусковой ток типовой | 60 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | Менее 2 мА при 240 В переменного тока |
Защиты
| Перегрузка | Выходная мощность более 105% от номинальной более 5 секунд — отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 13,8…16,2 В |
| Перегрев | Отключение и защёлкивание выходного напряжения, восстановление после повторного включения |
| Режим при перегрузке свыше 200% от номинала | Режим hiccup, автоматическое восстановление после устранения неисправности |
Функции
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включён; RTH3 ≤ 40 °C — вентилятор выключен |
Условия эксплуатации и окружающей среды
| Рабочая температура | −25…+70 °C, с учётом дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1 |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 3,75 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Показатели надёжности
| MTBF по Telcordia SR-332 (Bellcore) | 1857,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 226,2 тыс. ч минимум |
Габаритные и монтажные данные
| Размеры | 215 × 115 × 30 мм |
| Масса | 0,76 кг |
| Упаковка | 15 шт.; 12,4 кг; 0,67 куб. фута |
Назначение выводов
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4…6 | Выход −V |
| 7…9 | Выход +V |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Время включения измеряется при холодном первом запуске. Быстрое повторное включение и выключение источника питания может увеличить время установления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Данный источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2. Не применять его при следующих условиях: конечное устройство используется в Европейском союзе; подключено к общественной сети с номинальным напряжением 220 В переменного тока или выше; источник питания установлен в конечном устройстве со средней или непрерывной входной мощностью более 75 Вт либо относится к системе освещения.
- Исключение: источники питания, применяемые в профессиональном оборудовании с общей номинальной входной мощностью более 1000 Вт, а также в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязаны соответствовать BS EN/EN61000-3-2.
- RCM указан на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
