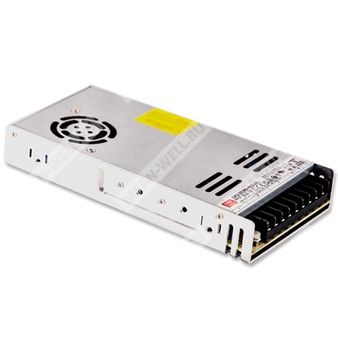

LRS-350N2-24 — импульсный источник питания с одним выходом 24 В для промышленного применения и кратковременных пусковых перегрузок.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 350 | Номинальная мощность 350 Вт |
| N2 | Исполнение серии с улучшенными характеристиками и поддержкой пиковой мощности |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
Источник питания LRS-350N2-24 представляет собой герметизированный одно-выходной импульсный блок питания мощностью 350 Вт в низкопрофильном исполнении высотой 30 мм. Модель рассчитана на питание от сети переменного тока 115 В или 230 В с переключением входного диапазона, а также поддерживает выход 24 В постоянного тока для промышленной автоматики, систем управления и оборудования с индуктивной либо ёмкостной нагрузкой.
Изделие отличается высокой эффективностью, малым потреблением без нагрузки, встроенным вентилятором постоянного тока с управлением включением/выключением и способностью кратковременно отдавать до 200 % пиковой мощности для пусковых режимов и динамических нагрузок.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к импульсному перенапряжению 300 В переменного тока в течение 5 секунд.
- Пиковая мощность до 200 %.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Управление вентилятором с функцией включения и выключения.
- Соответствие IEC/BS EN/EN61558-1 и 62368-1.
- Испытание на вибрацию 5G.
- Индикатор наличия питания.
- Потребление без нагрузки менее 1 Вт.
- Категория перенапряжения III.
- Работа при температуре окружающей среды до 70 °C.
- Рабочая высота до 2000 м.
Применение
- Промышленное оборудование автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки индуктивного и ёмкостного типа.
Описание
Серия LRS-350N2 — это 350-ваттный одно-выходной источник питания закрытого типа с низкопрофильной конструкцией и высотой корпуса 30 мм. Входной диапазон выбирается переключателем между 115 В и 230 В переменного тока. Для всей серии предусмотрены выходные напряжения 12 В, 24 В, 36 В и 48 В. При КПД до 89 % и встроенном долговечном вентиляторе изделие способно работать при полной нагрузке в диапазоне температур от -25 до +70 °C.
Потребление без нагрузки составляет менее 0,75 Вт. Источник питания оснащён полным набором защит и рассчитан на эксплуатацию в промышленной аппаратуре, где требуются высокая надёжность, устойчивость к вибрации и возможность кратковременной пусковой перегрузки. Для двигательных приложений и электромеханических систем предусмотрена кратковременная пиковая мощность до 200 %.
Расшифровка применимости модели
| Признак | Значение |
| Серия | LRS-350N2 |
| Номинальная мощность | 350 Вт |
| Выходное напряжение | 24 В |
| Функциональное исполнение | Одно-выходной источник питания с поддержкой пиковой мощности |
Технические параметры
| Параметр | Значение для LRS-350N2-24 |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 14,6 А |
| Диапазон выходного тока | 0…14,6 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6…28,8 В |
| Допуск выходного напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установки, время нарастания | 1300 мс, 50 мс при 230 В AC; 1300 мс, 50 мс при 115 В AC; при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC; при полной нагрузке |
| Параметр | Значение для LRS-350N2-24 |
| Диапазон входного напряжения | 90…132 В AC / 180…264 В AC, переключение; 240…370 В DC при положении переключателя 230 В AC |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 88 % |
| Потребляемый ток | 3,8 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Параметр защиты | Значение для LRS-350N2-24 |
| Перегрузка | При мощности свыше 105 % от номинальной более 5 секунд происходит отключение выходного напряжения; для восстановления требуется повторное включение питания |
| Перенапряжение | 28,8…33,6 В; отключение и защёлка по выходу с восстановлением после повторного включения питания |
| Перегрев | Отключение и защёлка по выходу с восстановлением после повторного включения питания |
| Параметр | Значение для LRS-350N2-24 |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включён; RTH3 ≤ 40 °C — вентилятор выключен |
| Рабочая температура | -25…+70 °C, с учётом кривой дерating |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Параметр безопасности и ЭМС | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1):2010 / IEC 60950-1:2005 (кроме 48 В); GB 4943.1, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN55035, EAC TP TC 020 |
| ЭМС по излучению | Соответствие BSMI CNS15936, EAC TP TC 020 |
| Параметр | Значение |
| MTBF | 1857,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,76 кг |
| Упаковка | 15 шт. / 12,4 кг / 0,67 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Время установки измеряется при первом холодном включении. Частое быстрое включение/выключение может привести к увеличению времени установки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Блок питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2. Не применять при следующих условиях: конечное устройство используется в Европейском союзе; подключено к публичной сети 220 В AC или выше; блок питания установлен в изделии со средней или постоянной потребляемой мощностью более 75 Вт либо относится к системе освещения. Исключения: профессиональное оборудование с общей входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с мощностью не более 200 Вт.
- RCM указан на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
