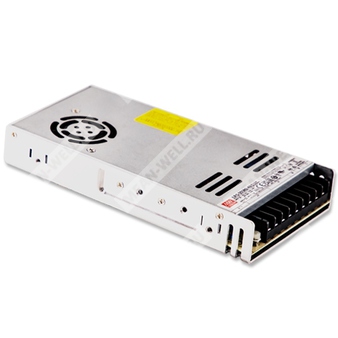

LRS-350N2-36 - импульсный источник питания 350 Вт с одним выходом 36 В для промышленной автоматики и электрооборудования.
Серия LRS-350N2 представляет собой компактные закрытые источники питания с низкопрофильным исполнением высотой 30 мм, предназначенные для промышленного применения. Модель LRS-350N2-36 относится к линейке на 36 В и рассчитана на питание нагрузок, требующих стабильного постоянного напряжения, высокой эффективности и кратковременной пиковой мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well |
| 350 | Номинальная мощность 350 Вт |
| N2 | Поколение/исполнение серии с функцией пиковой мощности |
| 36 | Выходное напряжение 36 В |
Особенности
- Выбор диапазона входного напряжения переключателем.
- Переносимость сетевого перенапряжения 300 В переменного тока в течение 5 секунд.
- Способность выдавать до 200% пиковой мощности.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включение/выключение.
- Соответствие IEC/BS EN/EN61558-1 и 62368-1.
- Испытание на вибрацию 5G.
- Светодиодный индикатор наличия питания.
- Потребление на холостом ходу менее 1 Вт.
- Категория перенапряжения III.
- Рабочая температура до 70 °C.
- Рабочая высота до 2000 м.
- Высокий КПД, длительный ресурс и высокая надежность.
Применение
- Промышленное оборудование автоматизации.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Нагрузки с индуктивным и емкостным характером.
Описание
Источник питания LRS-350N2-36 — это одно-выходный закрытый импульсный преобразователь мощностью 350 Вт с низкопрофильной конструкцией толщиной 30 мм. Серия допускает питание от сети 115 В переменного тока или 230 В переменного тока с выбором диапазона переключателем, а также обеспечивает выходную линию на 12 В, 24 В, 36 В и 48 В в зависимости от модели.
Для модели на 36 В заявлены высокий типовой КПД, возможность работы при полной нагрузке в широком температурном диапазоне и очень низкое потребление без нагрузки. Конструктивно серия оснащена встроенным долговечным вентилятором, а также схемой управления вентилятором по температуре. Благодаря функциям защиты и возможности кратковременной пиковой перегрузки данное изделие пригодно для питания приводов, электромеханических узлов и других систем с повышенным пусковым током.
Технические параметры
Выход
| Параметр | Значение для LRS-350N2-36 |
| Выходное напряжение | 36 В |
| Номинальный ток | 9,7 А |
| Диапазон тока | 0…9,7 А |
| Номинальная мощность | 349,2 Вт |
| Диапазон регулировки выходного напряжения | 32,4…39,6 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1300 мс, 50 мс при 230 В переменного тока; 1300 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В переменного тока / 180…264 В переменного тока, выбор переключателем; 240…370 В постоянного тока при положении переключателя 230 В переменного тока |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 88,5% |
| Типовой входной ток | 6,8 А при 115 В переменного тока; 3,8 А при 230 В переменного тока |
| Типовой пусковой ток | 60 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | При мощности более 105% от номинальной в течение более 5 секунд выходное напряжение отключается, для восстановления требуется повторное включение питания |
| Защита от перенапряжения | 41,4…46,8 В |
| Защита от перегрева | Отключение с фиксацией выхода; для восстановления требуется повторное включение питания |
Функции
| Параметр | Значение |
| Управление вентилятором включение/выключение | RTH3 ≥ 50 °C — вентилятор включен; ≤ 40 °C — вентилятор выключен |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Максимальная высота эксплуатации | 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Соответствие по помехоэмиссии | Соответствие BSMI CNS15936, EAC TP TC 020 |
| Соответствие по помехоустойчивости | Соответствие BS EN/EN55035, EAC TP TC 020 |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005, GB 4943.1, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1857,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,76 кг |
| Упаковка | 15 шт.; 12,4 кг; 0,67 куб. фута |
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Длительность времени установки измеряется при первом включении после холодного старта. Очень быстрое включение и выключение источника питания может привести к увеличению времени установки.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Данный источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2 при применении в следующих условиях: использование конечного устройства в Европейском союзе; подключение к общественной сети с номинальным напряжением 220 В переменного тока или выше; установка в конечное устройство со средней или непрерывной входной мощностью более 75 Вт либо в состав системы освещения.
- Исключение: источник питания не обязан соответствовать BS EN/EN61000-3-2 при применении в профессиональном оборудовании с общей номинальной входной мощностью более 1000 Вт или в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт.
- RCM указывается на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
Дополнительные сведения
Модель LRS-350N2-36 относится к исполнению с выходом 36 В и рассчитана на высокопиковые кратковременные нагрузки, что важно для электромеханических приводов и систем с повышенным пусковым током. Для серии в целом предусмотрена работа с индуктивными и емкостными нагрузками, а также встроенная защита и принудительное охлаждение, обеспечивающие эксплуатацию в промышленной среде.
