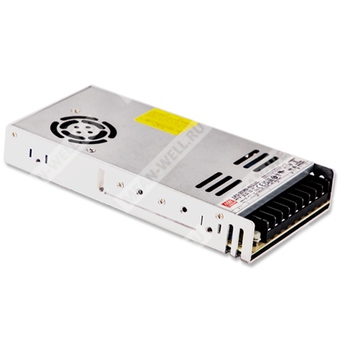

LRS-350N2-48 - одно выходной источник питания 48 В с повышенной пиковой мощностью для промышленного применения.
Назначение и общее описание
Серия LRS-350N2 представляет собой источники питания в закрытом исполнении мощностью 350 Вт с низкопрофильной конструкцией высотой 30 мм. Модель LRS-350N2-48 обеспечивает одно выходное напряжение 48 В постоянного тока и относится к исполнению с возможностью кратковременной пиковой перегрузки до 200% от номинальной мощности. Изделие рассчитано на применение в промышленной автоматике, системах управления, электротехническом оборудовании, измерительной аппаратуре и устройствах с индуктивной или емкостной нагрузкой.
Источник питания рассчитан на работу от сети переменного тока с выбором диапазона входного напряжения переключателем, оснащён встроенным вентилятором постоянного тока, функцией управления включением/выключением вентилятора, индикацией наличия питания и полным набором защит. Для модели 48 В характерны высокий КПД, низкое потребление на холостом ходу и работа при повышенной температуре окружающей среды до +70 °C при соблюдении условий дерейтингa.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| LRS | Серия источников питания Mean Well LRS |
| 350 | Номинальная мощность 350 Вт |
| N2 | Модификация серии с повышенной пиковой мощностью |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к броску входного напряжения 300 В переменного тока в течение 5 секунд.
- Возможность кратковременной пиковой мощности до 200%.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включение/выключение.
- Соответствие требованиям IEC/BS EN/EN 61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор наличия питания.
- Потребление без нагрузки менее 1 Вт.
- Категория перенапряжения III.
- Работа при температуре окружающей среды до +70 °C.
- Рабочая высота до 2000 м.
- Высокий КПД, увеличенный срок службы и высокая надёжность.
Области применения
- Промышленные автоматизированные машины.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Нагрузки индуктивного и ёмкостного характера.
Параметры выхода
| Параметр | Значение для LRS-350N2-48 |
|---|
| Выходное напряжение постоянного тока | 48 В |
| Номинальный выходной ток | 7,3 А |
| Диапазон выходного тока | 0–7,3 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2–52,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–132 В переменного тока / 180–264 В переменного тока переключателем; 240–370 В постоянного тока при положении переключателя на 230 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 89% |
| Потребляемый ток | 3,8 А при 230 В переменного тока |
| Пусковой ток типовой | 60 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Устойчивость к перенапряжению на входе | 300 В переменного тока в течение 5 секунд |
Параметры динамики и запуска
| Параметр | Значение |
|---|
| Время установления, типовое | 1300 мс при 230 В переменного тока; 1300 мс при 115 В переменного тока, при полной нагрузке |
| Время нарастания, типовое | 50 мс при 230 В переменного тока; 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Защита | Условие срабатывания и поведение |
|---|
| От перегрузки | При мощности более 105% от номинальной более 5 секунд источник отключает выходное напряжение; для восстановления требуется повторное включение питания |
| От перегрузки по выходу | При мощности более 200% от номинальной срабатывает режим hiccup, восстановление происходит автоматически после устранения неисправности |
| От перенапряжения | 55,2–64,8 В |
| От перегрева | Отключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр | Значение |
|---|
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включён; ≤ 40 °C — вентилятор выключен |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25…+70 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III; согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1):2010 / IEC 60950-1:2005, GB 4943.1, BS EN/EN61558-1, BS EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС излучение | Соответствие BSMI CNS15936, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN55035, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1857,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 226,2 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
|---|
| Габаритные размеры | 215 × 115 × 30 мм (Д × Ш × В) |
| Типоразмер корпуса | Case No. 207A |
| Масса | 0,76 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 15 шт. |
| Масса упаковки | 12,4 кг |
| Объём упаковки | 0,67 CUFT |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Время установления измеряется при первом холодном включении. Частое быстрое включение и выключение источника может увеличить время установления.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для модели имеются ограничения по гармоническому току в соответствии с BS EN/EN61000-3-2 при использовании в конечных изделиях в Европейском союзе, подключённых к сети 220 В переменного тока или выше, если средняя или непрерывная входная мощность превышает 75 Вт либо изделие относится к системе освещения.
- Исключения: профессиональное оборудование с общей номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
- RCM указывается на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
Механическое исполнение
| Параметр | Значение |
|---|
| Корпус | Металлический, низкопрофильный, с принудительным воздушным охлаждением |
| Крепление | 4 отверстия под M4; по обеим сторонам предусмотрены монтажные элементы |
| Направление воздушного потока | Указано на корпусе |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4–6 | DC OUTPUT -V |
| 7–9 | DC OUTPUT +V |
