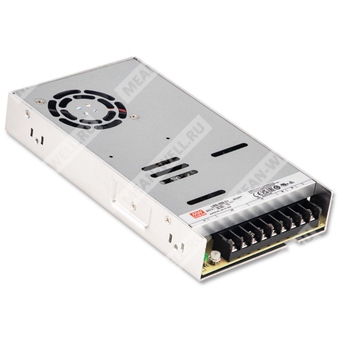

LRS-450-12
LRS-450-12 — импульсный источник питания с одним выходом на 12 В для промышленного применения.
Расшифровка партномера
| Позиция в партномере | Значение |
| LRS | Серия источников питания MEAN WELL LRS |
| 450 | Номинальная мощность 450 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
LRS-450-12 представляет собой 450-ваттный одно-выходной закрытый источник питания с низкопрофильным исполнением высотой 1U. Устройство предназначено для питания промышленной автоматики, систем управления, электротехнического и электронного оборудования. Модель рассчитана на работу от сетей переменного тока с выбором диапазона входного напряжения переключателем, оснащена принудительным воздушным охлаждением и встроенным управлением вентилятором включения/выключения.
Особенности
- Патент MEAN WELL: ZL202220241473.0
- Выбор диапазона входного напряжения переключателем
- Устойчивость к импульсу сети 300 В переменного тока в течение 5 секунд
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Принудительное воздушное охлаждение
- Встроенное управление вентилятором включения/выключения
- Низкопрофильное исполнение 1U
- Устойчивость к вибрации 5G
- Повышенная рабочая температура до 70 °C
- Рабочая высота до 5000 м
- Высокая эффективность преобразования
- Соответствие международным стандартам безопасности
Применение
- Промышленное автоматизированное оборудование
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
Описание
Серия LRS-450 — это одно-выходные источники питания закрытого типа мощностью 450 Вт с низкопрофильной конструкцией высотой 35 мм. Для модели LRS-450-12 установлен выход 12 В при номинальном токе 37,5 А. Источник питания поддерживает два диапазона сетевого входа, выбираемые переключателем: 90...132 В переменного тока и 180...264 В переменного тока, а также работу от постоянного входа 255...370 В при положении переключателя на 230 В переменного тока. Серия обеспечивает высокую эффективность, что снижает тепловую нагрузку и позволяет использовать встроенный вентилятор для принудительного охлаждения. Устройство рассчитано на эксплуатацию в промышленной среде, где требуются стабильное питание, защита по основным аварийным режимам и компактное монтажное исполнение.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 37,5 А |
| Диапазон тока | 0...37,5 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 11,4...13,2 В |
| Допуск по выходному напряжению | ±1,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...132 В переменного тока / 180...264 В переменного тока переключателем; 255...370 В постоянного тока при положении 230 В переменного тока |
| Диапазон частоты | 47...63 Гц |
| КПД типовое | 90% |
| Пусковой ток типовой | 35 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток потребления типовой | 10 А при 115 В переменного тока; 6 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Время установления, нарастания | 1500 мс, 50 мс при 230 В переменного тока; 1500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, затем отключение через 3 с; для восстановления требуется повторное включение питания |
| Перенапряжение | 13,8...16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Охлаждение | Принудительное воздушное; управление вентилятором по температуре |
| Управление вентилятором | Включение при RTH3 ≧50 °C, выключение при RTH3 ≦40 °C |
| Высота эксплуатации | До 5000 м |
| Поправка по высоте | Снижение допустимой температуры на 5 °C на каждые 1000 м выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3,75 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС-излучение | Соответствие EAC TP TC 020, BSMI CNS15536, KC KSC 9832, KSC 9835 |
| ЭМС-помехоустойчивость | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 225 × 124 × 35 мм |
| Масса | 0,85 кг |
| Упаковка | 15 шт. в упаковке; масса упаковки 14,11 кг; объём 0,84 CUFT |
| Исполнение корпуса | Закрытый корпус, низкопрофильное исполнение |
| Крепление | Отверстия под M4 по бокам и на корпусе |
| Подключение | Клеммный блок |
Надёжность
| Параметр | Значение |
| MTBF | 1508,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 252,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Подстройка выходного напряжения допускается только в пределах диапазона входа 100...120 В переменного тока или 200...240 В переменного тока. При подстройке вне этого диапазона возможно ненормальное выходное напряжение.
4. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
5. Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Время установления измеряется при холодном пуске. Частые включения и выключения источника питания могут увеличить это время.
8. Может потребоваться снижение допустимой нагрузки при низком входном напряжении. См. раздел со статическими характеристиками.
9. После срабатывания защит требуется типовое время охлаждения 3 минуты перед повторным запуском.
10. При высоте эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на каждые 1000 м.
11. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. ЭМС-испытания выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
12. Данный источник питания не соответствует требованиям по гармоническим токам EN61000-3-2 в указанных в документе условиях применения в Европейском союзе.
13. RCM указана на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
14. На части моделей может отсутствовать знак BIS; для получения информации следует обратиться в MEAN WELL.
