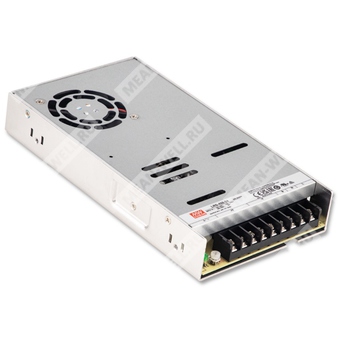

LRS-450-15 — импульсный источник питания 450 Вт с одним выходом для промышленной автоматики и электрооборудования.
Назначение и общие сведения
LRS-450-15 относится к серии LRS-450 компании MEAN WELL и представляет собой закрытый источник питания с одним выходом, выполненный в низкопрофильном корпусе высотой 1U. Модель рассчитана на питание от сети переменного тока с переключаемым диапазоном входного напряжения 115 В AC / 230 В AC и обеспечивает выходное напряжение 15 В постоянного тока при мощности до 450 Вт.
Изделие предназначено для применения в промышленной автоматике, системах управления, механическом и электротехническом оборудовании, а также в электронных приборах и аппаратуре.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS | Серия закрытых источников питания MEAN WELL LRS |
| 450 | Номинальная мощность 450 Вт |
| 15 | Выходное напряжение 15 В |
Особенности
- Патент MEAN WELL: ZL202220241473.0.
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к броску входного напряжения 300 В AC в течение 5 секунд.
- Виды защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором включения/выключения.
- Низкопрофильное исполнение, высота 1U.
- Устойчивость к вибрации 5G.
- Рабочая температура до 70 °C.
- Работа на высоте до 5000 м.
- КПД до 92%.
- Срок службы по MTBF более 1000 тыс. ч.
Области применения
- Промышленные машины и оборудование автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Серия LRS-450 — это источники питания закрытого исполнения мощностью 450 Вт с одним выходом и низкопрофильной конструкцией 35 мм. В серии реализован выбор входного напряжения 115 В AC или 230 В AC с помощью переключателя. Для ряда исполнений предусмотрены выходные напряжения 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Модель LRS-450-15 формирует выход 15 В.
Источники питания серии характеризуются высоким КПД до 92%, встроенным долговечным вентилятором и возможностью работы при полной нагрузке в диапазоне температур от -20 до +70 °C. Серия снабжена полным набором защитных функций и соответствует международным требованиям безопасности для применения в промышленной аппаратуре.
Таблица параметров
| Параметр | Значение для LRS-450-15 |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 30 А |
| Диапазон тока | 0 ~ 30 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 14,25 ~ 16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Параметр | Значение |
|---|
| Время установки, время нарастания | 1500 мс, 50 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC переключателем; 255 ~ 370 В DC (переключатель в положении 230 В AC) |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичный КПД | 90% |
| Входной ток, тип. | 6 А / 230 В AC; 10 А / 115 В AC |
| Пусковой ток, тип. | 60 А / 230 В AC; 35 А / 115 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Защита | Параметр |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим ограничения постоянного тока, отключение через 3 секунды; повторное включение питания для восстановления |
| Перенапряжение | 18 ~ 21 В; отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +70 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включен, ≤ 40 °C — вентилятор выключен |
| Категория перенапряжения | III: согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр | Значение |
|---|
| MTBF | 1508,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 252,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 225 × 124 × 35 мм (Д × Ш × В) |
| Масса и упаковка | 0,85 кг; 15 шт. / 14,11 кг / 0,84 CUFT |
Безопасность и электромагнитная совместимость
Изделие соответствует требованиям и имеет утверждения по следующим стандартам: BS IEC/UL 62368-1, EAC TP TC 004, KC 62368-1 (кроме 5 В), BIS IS13252 (Часть 1):2010 / IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16. Также заявлена разработка в соответствии с AS/NZS 61558.1/2.16 и AS/NZS 62368.1.
По ЭМС указаны нормы устойчивости и излучения в соответствии с требованиями для соответствующих применений. Для испытаний ЭМС изделие рассматривается как компонент, устанавливаемый в конечное оборудование.
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Регулировка напряжения допускается только в пределах диапазона входного напряжения 100 ~ 120 В AC или 200 ~ 240 В AC. При регулировке вне этого диапазона возможно ненормальное состояние выхода. |
| 4 | Допуск включает в себя погрешность установки, стабилизацию по входу и стабилизацию по нагрузке. |
| 5 | Стабилизация по входному напряжению измеряется от минимального уровня до максимального при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Время установки измеряется при холодном запуске. Частое включение и выключение питания может увеличить это время. |
| 8 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статических характеристик. |
| 9 | После срабатывания защит требуется 3 минуты типового времени охлаждения перед повторным запуском. |
| 10 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 11 | Источник питания считается компонентом, устанавливаемым в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 12 | Источник питания не соответствует требованиям по гармоническому току EN61000-3-2 в указанных условиях применения. |
| 13 | RCM применяется на добровольной основе и соответствует требованиям IEC или AS/NZS, выполненным в соответствии с AS/NZS 4417.1. |
| 14 | У некоторых моделей может отсутствовать знак BIS; для уточнения требуется обращение в MEAN WELL. |
