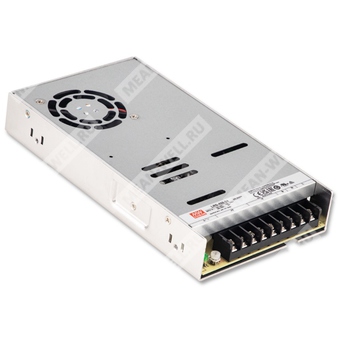

LRS-450-24 - импульсный источник питания 24 В, 18,8 А для промышленной автоматики и оборудования.
Назначение и общие сведения
Серия LRS-450 представляет собой одно-выходные закрытые источники питания мощностью 450 Вт в низкопрофильном исполнении высотой 1U. Модель LRS-450-24 обеспечивает стабилизированное постоянное напряжение 24 В и предназначена для применения в промышленной автоматике, системах управления, электротехническом оборудовании и электронных устройствах.
Изделие рассчитано на питание от сети переменного тока 115 В или 230 В с выбором диапазона переключателем, а также поддерживает работу от источника постоянного тока в указанном входном диапазоне. Конструкция включает принудительное воздушное охлаждение, встроенное управление вентилятором, полный набор защит и устойчивость к вибрации до 5G.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LRS | Серия закрытых источников питания Mean Well LRS |
| 450 | Номинальная мощность 450 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Патент Mean Well: ZL202220241473.0.
- Выбор диапазона входного переменного напряжения переключателем.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 с.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение.
- Встроенное управление включением и выключением вентилятора.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Работа на высоте до 5000 м.
- Соответствие международным требованиям безопасности и ЭМС.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Серия LRS-450 — это одно-выходной закрытый источник питания с низкопрофильной конструкцией толщиной 35 мм. Модельный ряд включает варианты на 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для версии LRS-450-24 реализовано номинальное выходное напряжение 24 В и номинальная мощность 450 Вт.
Источник питания работает от сети 115 В AC или 230 В AC с выбором переключателем, обладает высоким КПД и рассчитан на длительную работу в промышленной среде. Благодаря встроенному вентилятору и принудительному охлаждению изделие сохраняет работоспособность в диапазоне температур от -20 до +70 °C при полной нагрузке с учетом условий снижения нагрузки по температуре.
Блок оснащен полным комплектом защит, имеет высокую стойкость к вибрации и соответствует требованиям международных стандартов безопасности. Это делает его универсальным решением для питания промышленной электроники и автоматизированных систем.
Основные параметры для LRS-450-24
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 18,8 А |
| Диапазон тока | 0 ~ 18,8 А |
| Номинальная мощность | 451,2 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 22,8 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установление и время нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 115 В AC; 16 мс при 230 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 255 ~ 370 В DC при положении 230 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 91% |
| Потребляемый ток | 6 А при 230 В AC |
| Потребляемый ток | 10 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, отключение через 3 с; для восстановления требуется повторное включение питания |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Охлаждение вентилятором | RTH3 ≥ 50 °C — вентилятор включен, RTH3 ≤ 40 °C — вентилятор выключен |
| Рабочая высота | До 5000 м |
Прочие параметры
| Параметр | Значение |
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| MTBF | 1508,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 252,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1, BIS IS13252(Part1):2010/IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС — помехоустойчивость | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
| ЭМС — излучение | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 225 × 124 × 35 мм |
| Масса | 0,85 кг |
| Упаковка | 15 шт. / 14,11 кг / 0,84 CUFT |
Примечания
| № | Содержание |
| 1 | Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Регулировка напряжения допускается только в пределах входного диапазона 100 ~ 120 В AC или 200 ~ 240 В AC. При регулировке вне этого диапазона возможна аномальная работа выхода. |
| 4 | Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Стабилизация по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Время установления измеряется при холодном запуске. Частые включения и выключения источника питания могут увеличивать время установления. |
| 8 | При пониженном входном напряжении может потребоваться снижение нагрузки. См. раздел «Статические характеристики». |
| 9 | После срабатывания защит требуется 3 мин типового времени охлаждения перед повторным запуском. |
| 10 | При высоте эксплуатации более 2000 м требуется температурное снижение нагрузки 5 °C/1000 м. |
| 11 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 12 | Данный источник питания не соответствует требованиям по гармоническим токам EN61000-3-2. Он не должен применяться в ЕС при подключении к публичной сети 220 В AC и выше, если конечное устройство имеет среднюю или непрерывную входную мощность более 75 Вт, либо относится к осветительной системе. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт. |
| 13 | RCM используется на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1. |
| 14 | Некоторые модели могут не иметь логотипа BIS; для получения дополнительной информации следует обратиться к продавцу Mean Well. |
