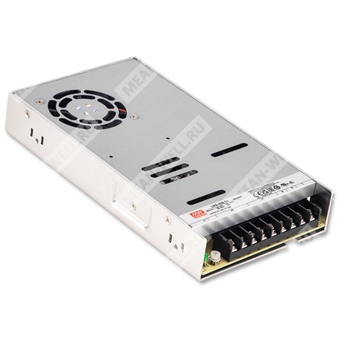

LRS-450-48 - импульсный источник питания открытого исполнения для промышленного применения с выходом 48 В и мощностью 450 Вт.
Назначение
Компонент LRS-450-48 представляет собой одновыходовой закрытый источник питания серии LRS-450 с низкопрофильным исполнением, предназначенный для питания промышленной автоматики, систем управления, электротехнического оборудования и измерительной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LRS | Серия источников питания MEAN WELL LRS |
| 450 | Номинальная мощность 450 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Патент MEAN WELL: ZL202220241473.0
- Выбор диапазона входного напряжения переключателем
- Допустимый кратковременный импульсный вход 300 В AC в течение 5 секунд
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Принудительное воздушное охлаждение
- Встроенное управление вентилятором включения/выключения
- Низкопрофильное исполнение: 1U
- Устойчивость к вибрации 5G
- Повышенная рабочая температура до 70 °C
- Работа на высоте до 5000 м
- Компоновка и параметры, рассчитанные на промышленное применение
Применение
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
Описание
Серия LRS-450 — это одновыходовой источник питания закрытого типа мощностью 450 Вт с низкопрофильной конструкцией высотой 35 мм. Модель LRS-450-48 рассчитана на выход 48 В и входит в линейку, поддерживающую вход 115 В AC или 230 В AC с выбором переключателем. Серия обеспечивает высокую эффективность до 92% и оснащена встроенным долговечным вентилятором.
Источник питания способен работать при полной нагрузке в диапазоне температур −20…+70 °C. Для изделия предусмотрены полный набор защитных функций и устойчивость к механическим воздействиям, что делает его пригодным для использования в промышленной электронике и силовых системах общего назначения.
Таблица параметров
| Параметр | Значение |
| Модель | LRS-450-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 9,4 А |
| Диапазон тока | 0…9,4 А |
| Номинальная мощность | 451,2 Вт |
| Пульсации и шум | 360 мВ п-п |
| Диапазон подстройки выходного напряжения | 45,6…52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Параметр | Значение |
| Входное напряжение | 90…132 В AC / 180…264 В AC, выбор переключателем |
| Входное напряжение постоянного тока | 255…370 В DC при положении переключателя на 230 В AC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 92% |
| Входной ток типовой | 6 А / 230 В AC |
| Входной ток типовой | 10 А / 115 В AC |
| Пусковой ток типовой | 60 А / 230 В AC |
| Пусковой ток типовой | 35 А / 115 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Время включения, нарастания | 1500 мс, 50 мс / 230 В AC |
| Время включения, нарастания | 1500 мс, 50 мс / 115 В AC |
| Время удержания | 16 мс / 230 В AC |
| Время удержания | 12 мс / 115 В AC |
| Параметр | Значение |
| Защита от перегрузки | Ограничение постоянным током; отключение через 3 с, восстановление после повторного включения |
| Защита от перенапряжения | 55,2…64,8 В; отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Параметр | Значение |
| Диапазон рабочей температуры | −20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Охлаждение | Принудительное воздушное |
| Управление вентилятором | RTH3 ≥50 °C — вентилятор включен, ≤40 °C — вентилятор выключен |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Параметр | Значение |
| Изоляционное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасность и соответствие | BS IEC/UL 62368-1, EAC TP TC 004, KC 62368-1 (кроме 5 В), BIS IS13252(Part1):2010/IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| Категория перенапряжения | III |
| Параметр | Значение |
| MTBF | 1508,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 252,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 225 × 124 × 35 мм |
| Масса и упаковка | 0,85 кг; 15 шт.; 14,11 кг; 0,84 CUFT |
Примечания
- Если параметры не оговорены отдельно, измерения выполняются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка выходного напряжения допускается только в пределах входного диапазона 100…120 В AC или 200…240 В AC. При регулировке вне указанного диапазона возможна аномальная работа выхода.
- Допуск включает начальный разброс, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от нижнего уровня сети к верхнему при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время включения измеряется при холодном старте. Частые включения и выключения могут увеличивать время запуска.
- При низком входном напряжении может потребоваться дерейтинг; необходимо руководствоваться разделом статических характеристик.
- После срабатывания защит необходимо выдержать 3 минуты типового времени охлаждения перед повторным запуском.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент для установки в конечное изделие; EMC-испытания выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
